اللحام المحيطي الآلي: التكنولوجيا والتطبيقات والتنمية الصناعية

مقدمة وطلب السوق

تغذي قطاعات التصنيع الثقيل العالمية وأوعية الضغط وأبراج الرياح وخطوط الأنابيب الطلب المستمر على حلول اللحام الدائري الموثوقة، مما يجعل آلات اللحام المحيطية الأوتوماتيكية معدات تصنيع أساسية لا يمكن استبدالها. تظهر طبقات محيطية على نطاق واسع على قطع العمل الأسطوانية بما في ذلك قذائف الخزانات وأبراج توربينات الرياح وبراميل الغلايات ومقاطع الأنابيب الكبيرة. يعاني اللحام القوسي اليدوي لهذه الوصلات الدائرية من شكل حبة غير متناسق، وبطء الإنتاجية، والاعتماد العالي على مهارة العمل، والأداء الميكانيكي غير المستقر لعمليات اللحام. نظرًا لأن المعايير الدولية مثل ASME وGB وISO تفرض اختبارات أكثر صرامة غير مدمرة (NDT) ومتطلبات مقاومة التعب، فإن المصانع تتحول بسرعة من الإعدادات شبه اليدوية إلى أنظمة اللحام المحيطي المؤتمتة بالكامل. ويتوسع السوق بشكل أكبر مع النمو في مجال الطاقة المتجددة وتخزين البتروكيماويات والهندسة البحرية، حيث تهيمن المكونات الأسطوانية ذات القطر الكبير على خطوط الإنتاج.

مبدأ العمل الأساسي والتصنيف الرئيسي

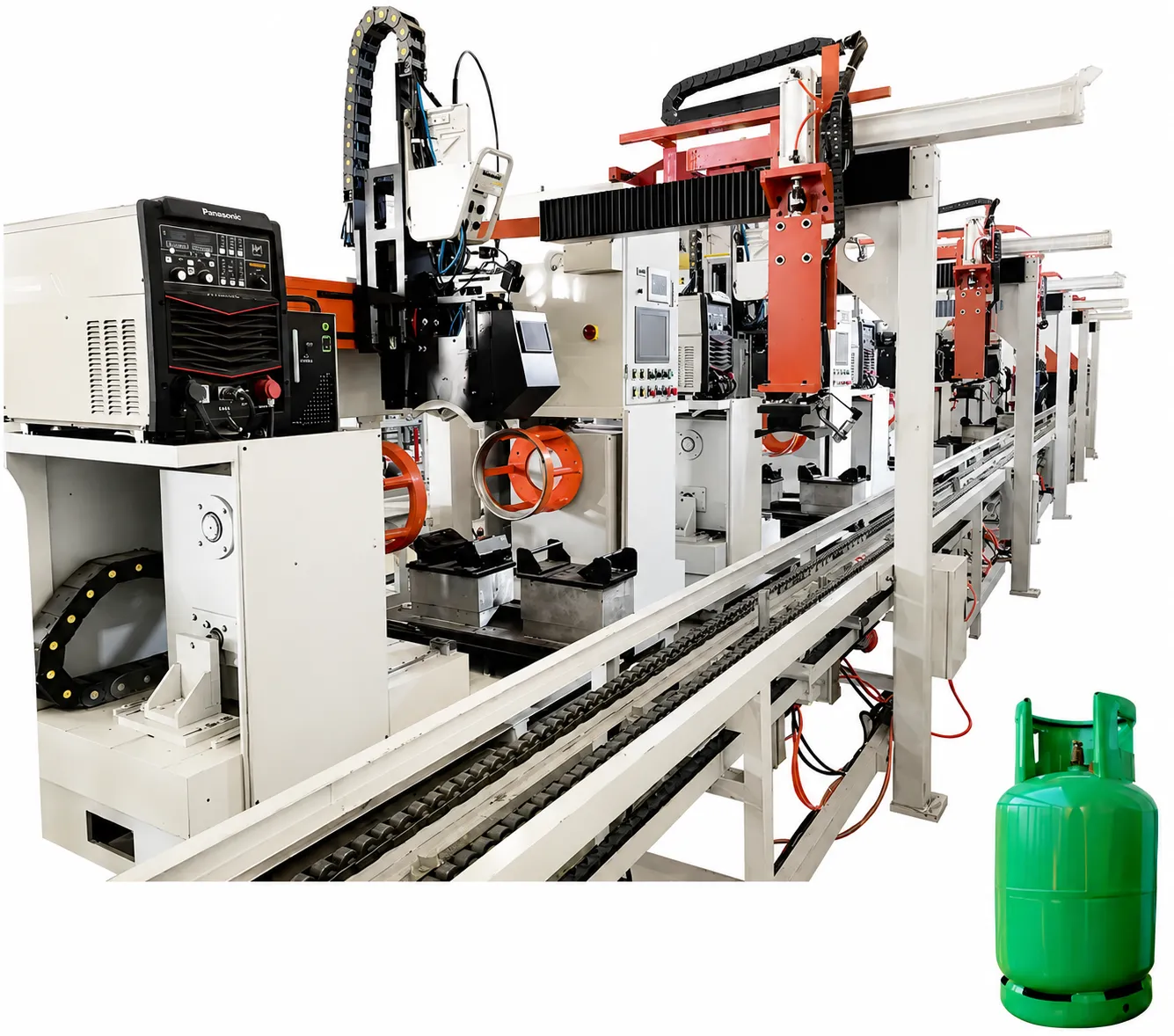

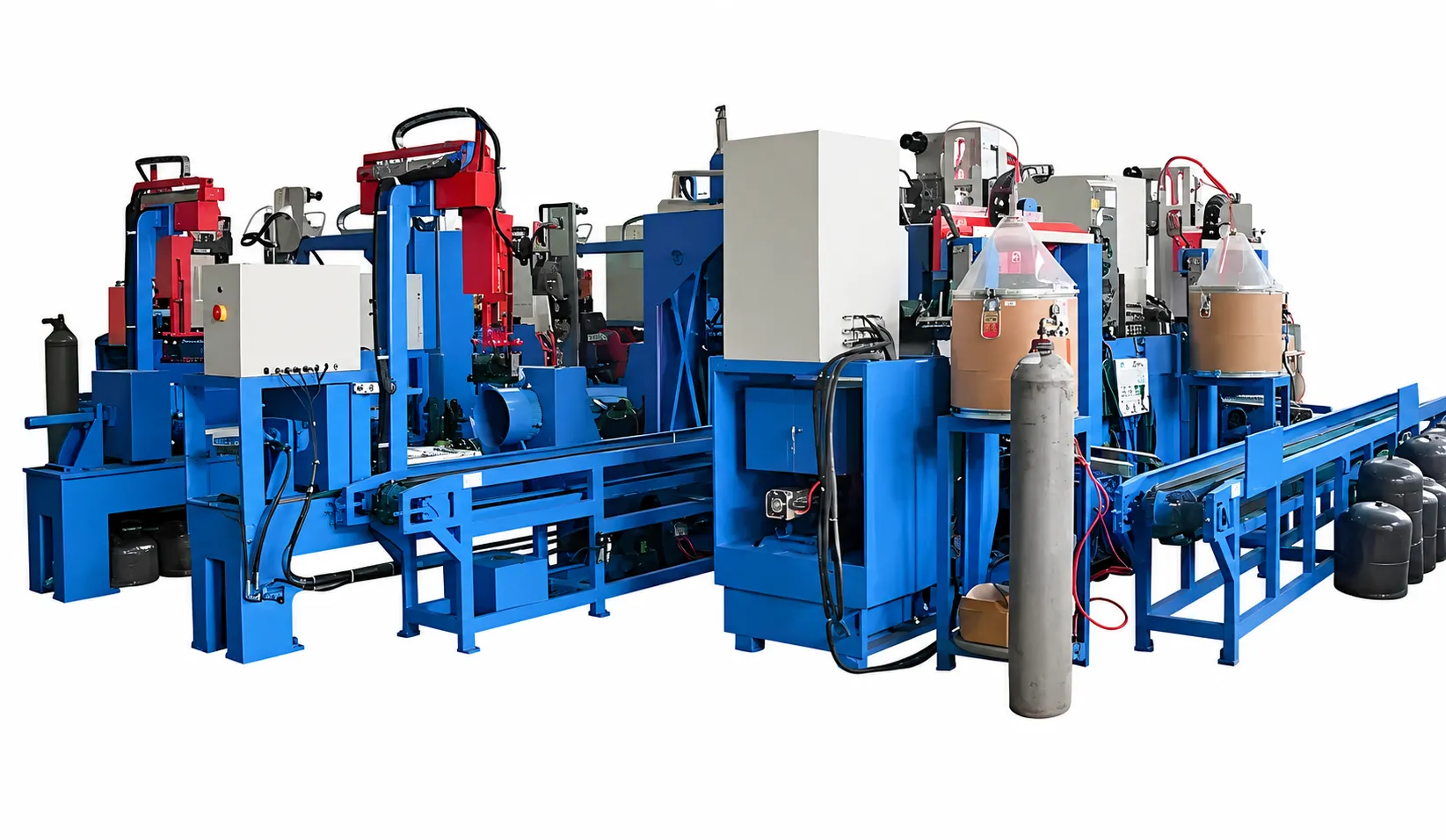

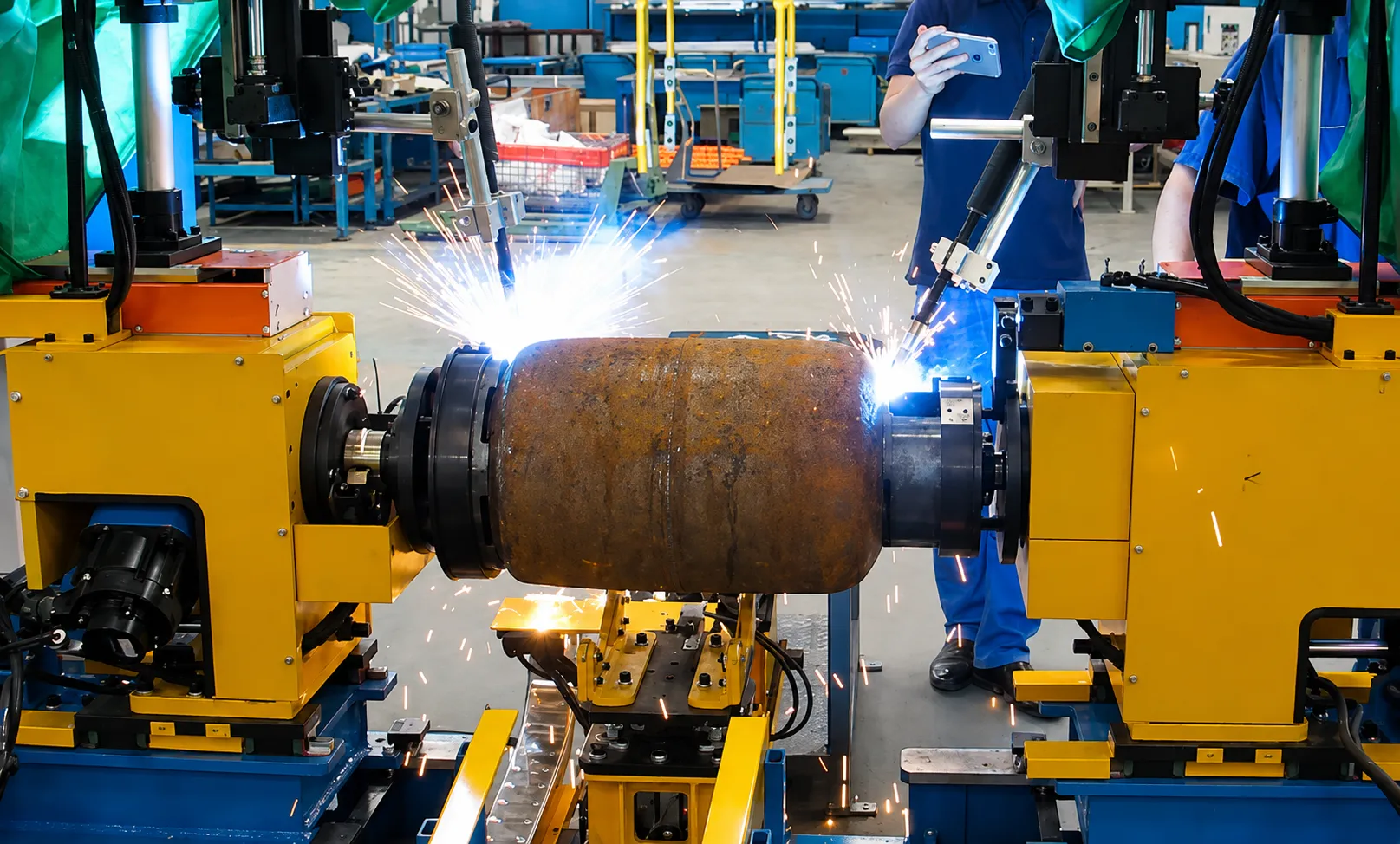

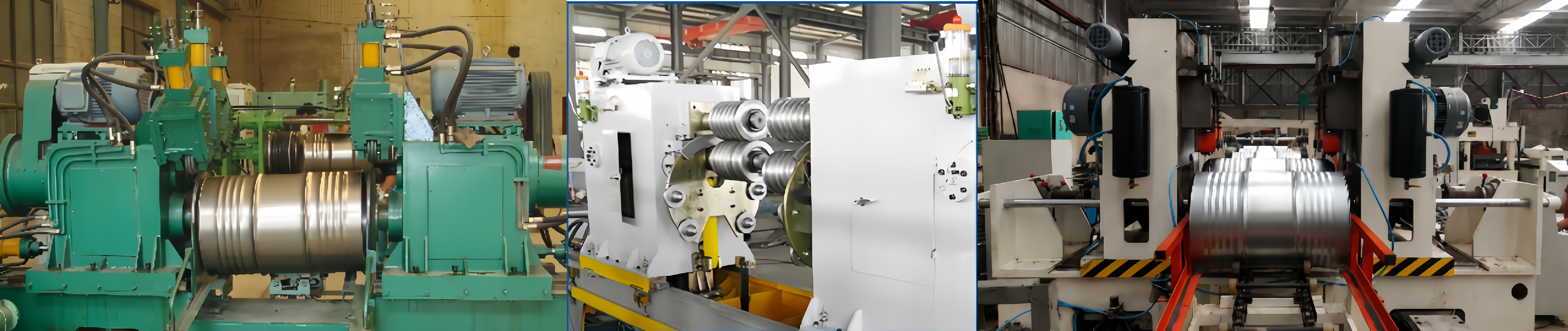

تقوم ماكينة اللحام المحيطي الأوتوماتيكية بتنفيذ اللحام المستمر بدائرة كاملة عن طريق تنسيق دوران قطعة العمل أو تحريك مشاعل اللحام حول الأسطوانات الثابتة. يحدد مخططان هيكليان رئيسيان الوحدات الصناعية: نوع دوران قطعة العمل ونوع عربة الترولي. تقوم أسِرَّة الأسطوانة الدوارة بتثبيت الأسطوانة وتدويرها بسرعة ثابتة دقيقة بينما يظل مسدس اللحام ثابتًا؛ يناسب هذا التصميم إنتاج الدفعات المتوسطة والكبيرة من الأوعية ذات القطر الموحد. تعمل أنظمة الترولي المحيطية على تثبيت الشعلة على سكة توجيه دائرية تحيط بقطع العمل الثابتة، وهي مثالية للمكونات الثقيلة جدًا والكبيرة الحجم التي يستحيل تدويرها. تدمج معظم الوحدات اللحام القوسي المغمور (SAW) أو اللحام القوسي المعدني بالغاز (GMAW) أو عمليات اللحام ذات القلب المتدفق بناءً على سمك المادة ودرجات الجودة. يعمل التحكم في سرعة الحلقة المغلقة والجهد على تثبيت طول القوس عبر خط التماس الكامل بزاوية 360 درجة للتخلص من عيوب التقطيع أو التداخل أو الدمج غير المكتملة الشائعة في العمليات اليدوية.

الهيكل والمواد وحرفة التصنيع

تتكون الأنظمة القياسية من أربع مجموعات أساسية: آلية دعم الدوران، ووحدة تنفيذ اللحام، وخزانة التحكم الكهربائية، ووحدة التتبع الدقيقة. تعتمد دعامات الأسطوانة إطارات فولاذية مصبوبة مع بكرات من السبائك المطروقة يتم معالجتها عن طريق التبريد والتلطيف لتحمل حمولة ثقيلة دون تشوه. تستخدم قضبان التوجيه لنماذج عربات الترولي الفولاذ عالي الكربون المُشكَّل بدقة مع طحن السطح لضمان حركة دائرية سلسة. تتميز حاملات شعلة اللحام برفع هيدروليكي قابل للتعديل وضبط جانبي دقيق للتوافق مع فجوات التماس. تقوم الشركات المصنعة من الدرجة الأولى بدمج وحدات التحكم المنطقية الرقمية القابلة للبرمجة (PLC) وأجهزة استشعار تتبع التماس بالليزر للتعويض عن بيضاوية قطعة العمل أو إزاحة التجميع. يستخدم إنتاج الإطار التلدين بعد اللحام لتخفيف الضغط لمنع التشوه الهيكلي على المدى الطويل؛ تخضع جميع تروس ناقل الحركة ومخفضات السرعة لاختبار الحمل قبل تجميع المصنع للحفاظ على استقرار التشغيل في ظل نوبات عمل مستمرة على مدار 24 ساعة.

العوامل التي تحكم جودة اللحام وأداء الماكينة

تؤثر السرعة الخطية الدورانية الموحدة بشكل مباشر على تجانس الخرزة - حيث تؤدي تقلبات السرعة إلى خلق مدخلات حرارة غير متساوية وقوة شد ضعيفة. يجب أن يتزامن جهد القوس ومعدل تغذية السلك ديناميكيًا عبر المحيط الكامل. مطابقة المواد مهمة أيضًا: يتطلب الفولاذ الكربوني والفولاذ المقاوم للصدأ والفولاذ عالي القوة منخفض السبائك (HSLA) أنواعًا مختلفة من الأسلاك ونطاقات إدخال الحرارة وبروتوكولات التسخين المسبق. تحدد دقة التتبع بالليزر مدى التسامح مع اختلال التجميع؛ تعتمد الأنظمة منخفضة التكلفة التي لا تحتوي على تتبع تلقائي على التصحيح اليدوي وترفع معدلات الرفض. تمنع الصيانة المنتظمة للمحامل الدوارة وتزييت السكك الحديدية وسلاسل سحب الكابلات الاهتزاز الذي يزعج استقرار القوس أثناء التمريرات الدائرية.

اختيار الموردين ومعايير سلسلة التوريد

يجب على موردي المعدات الموثوقين الحصول على شهادات تصنيع معدات الضغط وتقديم تقارير كاملة للتحقق من صحة العمليات الخاصة باللحامات المحيطية. يقدم البائعون المؤهلون تباعدًا مخصصًا للأسطوانة، وقدرات تحميل للوزن، ومصادر طاقة لحام متوافقة مصممة خصيصًا لأبعاد قطع العمل الخاصة بالعميل. تشمل المعايير المهمة لسلسلة التوريد قدرة التصنيع الدقيقة داخل الشركة، والوصول إلى العلامات التجارية المعتمدة لمكونات اللحام والخدمات اللوجستية السريعة لقطع الغيار. القيمة التشغيلية طويلة الأجل تفوق السعر المقدم؛ غالبًا ما تعاني الآلات ذات الميزانية المحدودة من تآكل متكرر للسكك الحديدية وفشل التتبع الذي يوقف الإنتاج لعدة أيام. توفر الشركات المصنعة ذات السمعة الطيبة أيضًا مكتبات معلمات العملية التي تمت معايرتها مسبقًا لأنواع المنتجات الأسطوانية الشائعة.

نقاط الضعف الشائعة في الصناعة

غالبًا ما يواجه المصنعون الصغار عوائق الميزانية أمام الأتمتة الكاملة ويعتمدون على إعدادات شبه تلقائية ذات إنتاج غير متناسق. تعاني الأسطوانات السميكة كبيرة الحجم من تبديد الحرارة الموحد أثناء اللحام المحيطي، مما يزيد من الضغط المتبقي ومخاطر التشقق. تفتقر أنظمة الجيل الأقدم إلى تسجيل البيانات الرقمية، مما يجعل الامتثال لمعايير التدقيق والتتبع أمرًا صعبًا. لا تستطيع العديد من الوحدات المنخفضة التبديل بسلاسة بين عمليات SAW وMIG، مما يحد من تعدد الاستخدامات عبر خطوط الإنتاج المختلطة.

سيناريوهات التطبيق النموذجية

أبراج طاقة الرياح: تنضم طبقات محيطية طويلة إلى البراميل الفولاذية البرجية المجزأة للتوربينات البرية والبحرية.

أوعية الضغط والغلايات: تربط الوصلات الدائرية أقسام القشرة لخزانات تخزين المواد الكيميائية والمبادلات الحرارية والغلايات الصناعية.

هندسة خطوط الأنابيب: بكرات أنابيب فولاذية ذات قطر كبير لخطوط نقل النفط والغاز والمياه.

المعدات البيئية: خزانات التفاعل الأسطوانية، ومساكن حرق النفايات، وحاويات تخزين الغاز الحيوي.

الاتجاهات الحالية والتنمية المستقبلية

تتطور الصناعة نحو أنظمة متكاملة ذكية ومتعددة العمليات. يقوم تتبع التماس المعزز بالذكاء الاصطناعي تلقائيًا بضبط إدخال الحرارة في الوقت الفعلي بناءً على اختلافات عرض الفجوة. تعمل وحدات طاقة اللحام العاكس الموفرة للطاقة على تقليل استهلاك الطاقة بشكل كبير مقارنة بنماذج المحولات القديمة. تسمح التصميمات المعيارية بإعادة التشكيل السريع بين أوعية الضغط الصغيرة وأقسام برج الرياح العملاقة. يتيح الاتصال التشخيصي عن بعد للموردين استكشاف أخطاء أنظمة التحكم وإصلاحها عبر الإنترنت، مما يقلل من التأخير في خدمة الموقع. مع توسع البنية التحتية لتخزين طاقة الرياح والهيدروجين البحرية، ستصبح آلات اللحام المحيطية المخصصة للخدمة الشاقة للسبائك عالية الجودة والأسطوانات السميكة جزءًا تنافسيًا رئيسيًا لكبار مصنعي المعدات في جميع أنحاء العالم.
