الصحافة المكونة من أربعة أعمدة: الأداء الهندسي والتطبيقات والتوقعات الصناعية

خلفية الصناعة وطلب السوق

تحافظ الصناعات العالمية لتشكيل المعادن، والقولبة المركبة، وتصنيع المكونات الدقيقة على توسع ثابت، مما يؤدي إلى زيادة الطلب المستمر على معدات الضغط الهيدروليكي المستقرة وعالية الحمولة. تقف المكابس الهيدروليكية ذات الأربعة أعمدة كآلة تشكيل مهيمنة للخدمة الشاقة، ويتم اعتمادها على نطاق واسع عندما يكون توزيع القوة المتوازن والضغط العمودي الدقيق غير قابلين للتفاوض. تعاني المكابس التقليدية ذات العمود الواحد أو الإطار C من انحراف الإطار تحت الأحمال العالية، مما يحد من استخدامها لقطع العمل المسطحة ذات المساحة الكبيرة، والسحب العميق، والمعالجة المركبة. تفرض المعايير التنظيمية للأجزاء الهيكلية للسيارات، والمركبات الفضائية، وأغلفة بطاريات الطاقة الجديدة متطلبات تسامح صارمة من أجل التسطيح واتساق الأبعاد. وفي الوقت نفسه، يدفع النمو في الطاقة المتجددة، وإنتاج الأجهزة الكهربائية، ومعالجة المواد المقاومة للحرارة المصنعين إلى استبدال المكابس غير المستقرة منخفضة الصلابة بتكوينات من أربعة أعمدة. يعطي السوق العالمي الأولوية لتوحيد الحمل وعمر الخدمة الطويل وإمكانية التحكم الرقمي كمقاييس شراء أساسية لخطوط الإنتاج المتوسطة والكبيرة الحجم.

المفهوم الأساسي وآلية العمل

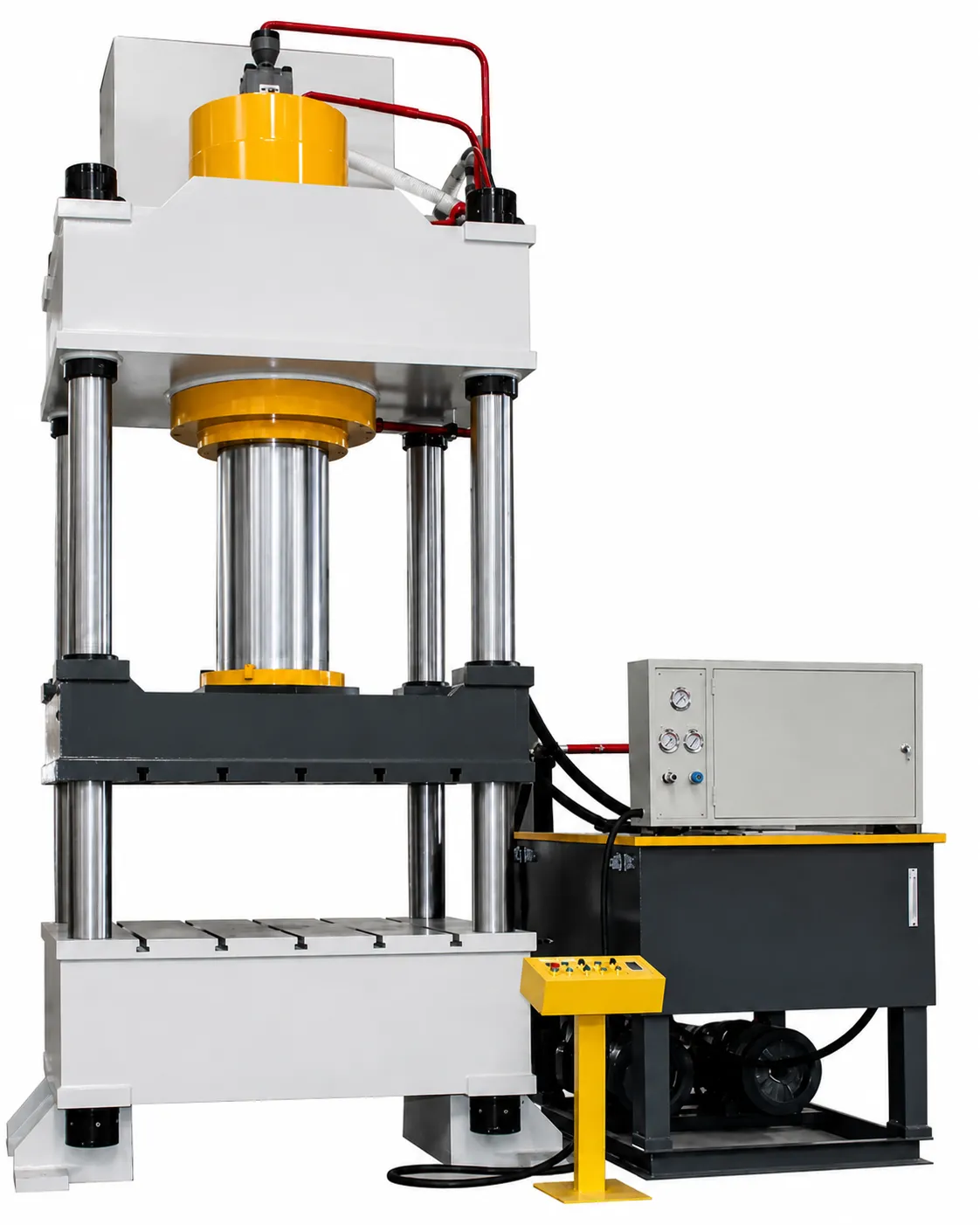

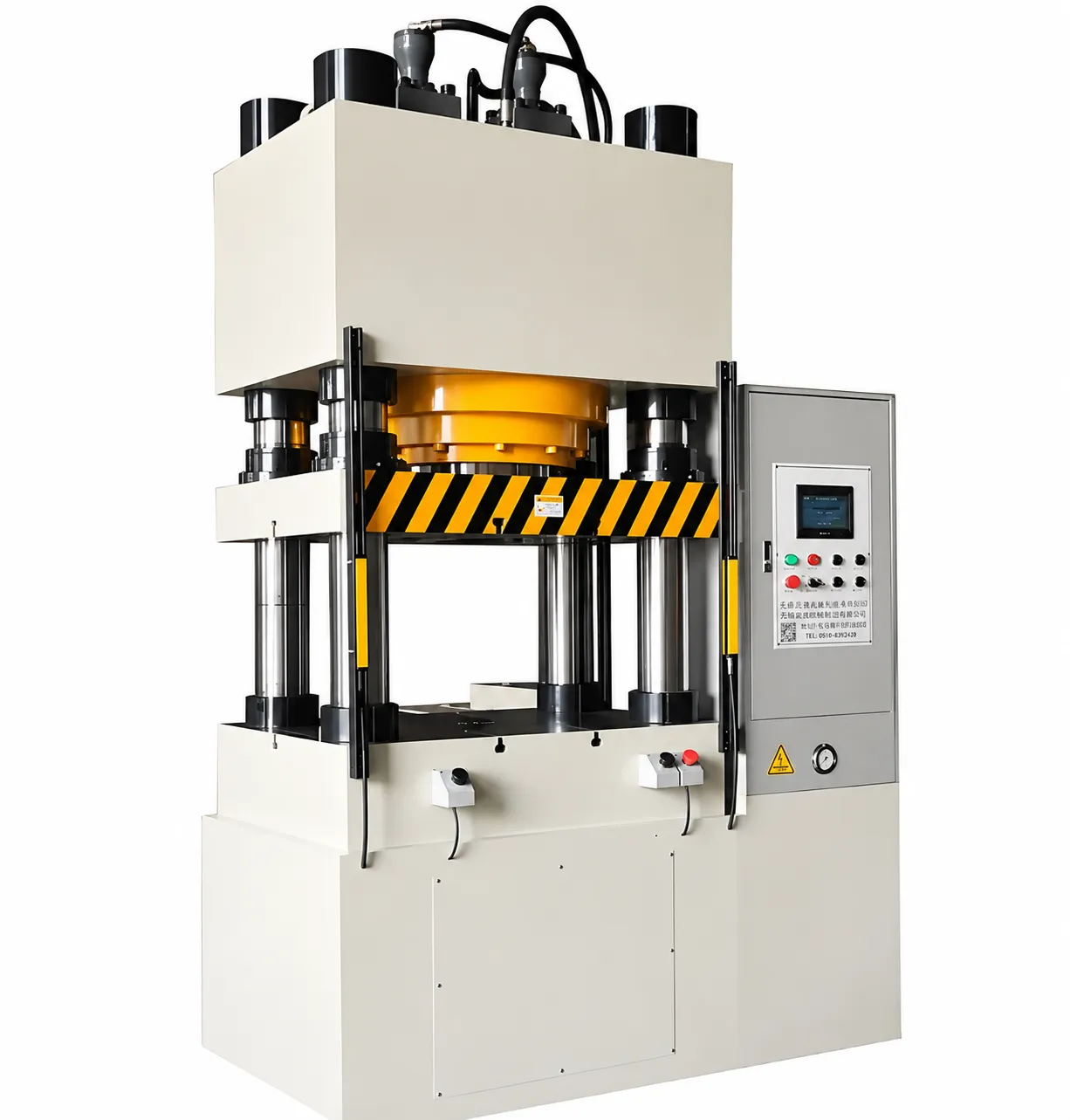

المكبس ذو الأربعة أعمدة عبارة عن جهاز تشكيل هيدروليكي مدعوم بأربعة أعمدة توجيه رأسية متوازية تربط عارضة علوية ثابتة، وكبش منزلق متحرك، وقاعدة طاولة عمل سفلية. توفر الأسطوانات الهيدروليكية المثبتة على العارضة العلوية قوة ضغط للأسفل؛ تتحمل الأعمدة الصلبة الأربعة قوة رد الفعل بالتساوي للقضاء على الإمالة الجانبية وتشويه الإطار أثناء الضغط. على عكس مكابس C ذات الإطار المفتوح، فإن الهيكل المتماثل المغلق ذو الأربع أعمدة يحافظ على الاستقرار الهندسي حتى عند الحمولة القصوى المقدرة. تعمل معظم الوحدات الصناعية على مبادئ ضغط الزيت الهيدروليكي: تضخ وحدة الطاقة السائل المضغوط إلى الأسطوانات الرئيسية لدفع نزول المكبس، مع أجهزة استشعار الضغط والصمامات المتناسبة التي تنظم الحمولة والسرعة ووقت الانتظار. تشتمل أوضاع التشغيل القياسية على إجراء فردي للختم البسيط وإجراء مزدوج للسحب العميق، حيث تتحكم الأسطوانة المساعدة في ضغط الحامل الفارغ لمنع تجعد قطعة العمل.

التركيب الهيكلي والمواد وحرفة التصنيع

تتكون مجموعات المفاتيح من أربعة أعمدة توجيه أرضية دقيقة، وعارضة علوية، وكبش منزلق، وطاولة عمل أساسية، وحزمة طاقة هيدروليكية، وخزانة تحكم PLC. تستخدم الأعمدة عالية الأداء فولاذًا من سبائك الكربون المتوسطة، ويخضع للتبريد والتلطيف والطلاء بالكروم الصلب لتعزيز مقاومة التآكل وتقليل الاحتكاك أثناء السفر المتكرر للمكبس. تعتمد العوارض والقواعد على هياكل ملحومة من الفولاذ المصبوب أو صفائح فولاذية سميكة، يتبعها التلدين الكامل لتخفيف الضغط للتخلص من إجهاد اللحام الداخلي ومنع التشوه على المدى الطويل. تتلاءم الأكمام التوجيهية المصنوعة من البرونز الدقيق أو ذاتية التشحيم بين الأعمدة والمكبس المنزلق للحفاظ على التوازي الرأسي. تقوم الشركات المصنعة الرائدة بتصنيع جميع أسطح تركيب العوارض من خلال الطحن القنطري الكبير باستخدام الحاسب الآلي لضمان التعامد بين الأعمدة وطاولة العمل. تستخدم المكونات الهيدروليكية كتل صمامات ومبادلات حرارية مقاومة للتسرب لتثبيت درجة حرارة الزيت أثناء عملية الدفع بدون توقف. يمكن تجهيز طاولات العمل المخصصة بألواح تسخين للمواد المركبة بالضغط الساخن أو منصات تبريد لتشكيل المعادن الباردة.

العوامل الحاسمة التي تؤثر على الدقة والمتانة

توازي العمود هو مقياس الجودة الأساسي؛ يؤدي اختلال المحاذاة البسيط إلى تآكل غير متساوي لأكمام التوجيه وقوة الضغط المنحرفة، مما يؤدي إلى خلل في الأجزاء المشكلة. يؤثر استقرار ضغط النظام الهيدروليكي بشكل مباشر على اتساق المنتج - حيث يؤدي ارتفاع الضغط أو انخفاضه إلى حدوث تشوه غير متناسق للمواد عبر الدُفعات. يعد التحكم في سرعة الكبش أمرًا مهمًا للغاية بالنسبة للعمليات الحساسة مثل قولبة ألياف الكربون، حيث يؤدي الهبوط السريع إلى خطر تمزق المواد، بينما تضر الدورات البطيئة للغاية بالإنتاجية. يؤثر تسطيح طاولة العمل وصلابة تركيب القالب أيضًا على دقة القطعة النهائية. تعمل ممارسات الصيانة المنتظمة، بما في ذلك ترشيح الزيت الهيدروليكي، وتزييت الأكمام التوجيهية، واستبدال الختم، على إطالة عمر خدمة المعدات والحفاظ على أداء التحمل المحكم على مدار سنوات من التحولات الثقيلة. يؤدي التحميل الزائد غير المناسب إلى ثني الأعمدة بشكل دائم وتشويه العوارض المتقاطعة، مما يؤدي إلى تدهور الماكينة بشكل لا رجعة فيه.

اختيار الموردين ومعايير سلسلة التوريد

يجب على الشركات المصنعة للمكابس ذات الأربعة أعمدة المؤهلة أن تثبت قدراتها الكاملة في التصنيع الداخلي، والمعالجة الحرارية، واختبار الضغط. يقدم الموردون ذوو السمعة الطيبة تقارير معايرة الحمولة المعتمدة ووثائق اختبار الحمل الهيكلي للتحقق من صلابة الإطار. تشمل معايير التقييم الرئيسية درجة السبائك لأعمدة التوجيه، والعلامة التجارية للصمامات الهيدروليكية الأساسية، واكتمال إمكانية برمجة نظام التحكم. يقدم البائعون الموثوقون أطوال شوط وأحجام طاولة ونطاقات حمولة مخصصة مصممة خصيصًا لمهام تشكيل محددة، بدلاً من نماذج المخزون القياسية فقط. يؤدي توفر قطع الغيار ودعم استكشاف الأخطاء وإصلاحها الكهربائية عن بعد إلى تقليل وقت توقف الإنتاج، وهو عامل حاسم بالنسبة للمصانع كبيرة الحجم. غالبًا ما تقطع الآلات غير المعتمدة منخفضة التكلفة جوانب المعالجة الحرارية وطلاء الأعمدة، مما يؤدي إلى تسوس الدقة السريع خلال أشهر من التشغيل.

نقاط الألم الصناعية السائدة

يعتمد العديد من الشركات المصنعة الصغيرة على المطابع القديمة التي تم تعديلها يدويًا دون تسجيل الضغط الرقمي، مما يجعل الامتثال لمعايير تدقيق الجودة أمرًا صعبًا. عادةً ما تستهلك الوحدات ذات الحمولة الكبيرة ذات الأربعة أعمدة طاقة خاملة عالية، مما يزيد من تكاليف الطاقة التشغيلية. تفتقر بعض النماذج العامة إلى مؤقتات الضغط المرنة، مما يحد من استخدامها للمواد المركبة بطيئة المعالجة. يتطلب التثبيت في الموقع تسوية أفقية دقيقة؛ يؤدي الإعداد غير الصحيح إلى تسريع التآكل غير المتساوي للعمود وتقصير عمر المكونات.

حالات التطبيق الصناعي العملي

تصنيع السيارات: الرسم العميق لألواح هيكل السيارة المصنوعة من الألومنيوم والفولاذ، وقولبة أغلفة علبة البطاريات للسيارات الكهربائية.

قطاع الطيران: القولبة بالضغط للمكونات الهيكلية المركبة من ألياف الكربون والتزوير الدقيق لتجهيزات الطائرات المصنوعة من السبائك.

الصناعة الكهربائية: تشكيل الأجزاء العازلة بالضغط، وختم قضبان التوصيل النحاسية، وضغط الألواح العازلة البلاستيكية.

الطاقة الجديدة والحراريات: صب كتل الكربون الجرافيت، وختم إطار الألواح الشمسية، وضغط الطوب الحراري لبناء الفرن.

الاتجاهات الحالية واتجاهات التنمية المستقبلية

تتحول الصناعة بسرعة نحو تصميمات مكابس ذكية وموفرة للطاقة ومكونة من أربعة أعمدة. تعمل الأنظمة الهيدروليكية النسبية المقترنة بعناصر التحكم PLC التي تعمل باللمس على تمكين تخزين الوصفات المحفوظة لعشرات من أنواع المنتجات، مما يقلل وقت التغيير بشكل كبير. تعمل مجموعات الطاقة الهيدروليكية المؤازرة الموفرة للطاقة على خفض استهلاك الطاقة الخاملة بنسبة تتراوح من 30% إلى 50% مقارنة بأنظمة المضخات التقليدية ذات الإزاحة الثابتة. تعمل مستشعرات الضغط والإزاحة المدمجة في الوقت الفعلي على تمكين تسجيل البيانات لمراقبة الجودة التي يمكن تتبعها، وتلبية متطلبات التدقيق الصارمة في مجال الطيران والسيارات وفقًا لمعايير ISO. تسمح هياكل الإطار المعيارية بإجراء ترقيات لاحقة للحمولة أو الشوط دون استبدال الماكينة بالكامل. وبالنظر إلى المستقبل، ستظهر المكابس المخصصة ذات الأربعة أعمدة الكبيرة للغاية لمكونات الرياح البحرية المركبة السميكة والمكابس الصغيرة خفيفة الوزن عالية الصلابة للإلكترونيات الدقيقة كقطاعات منتجات عالية النمو عبر أسواق تصنيع المعادن والمركبات العالمية.
