نظرة عامة على المنتج

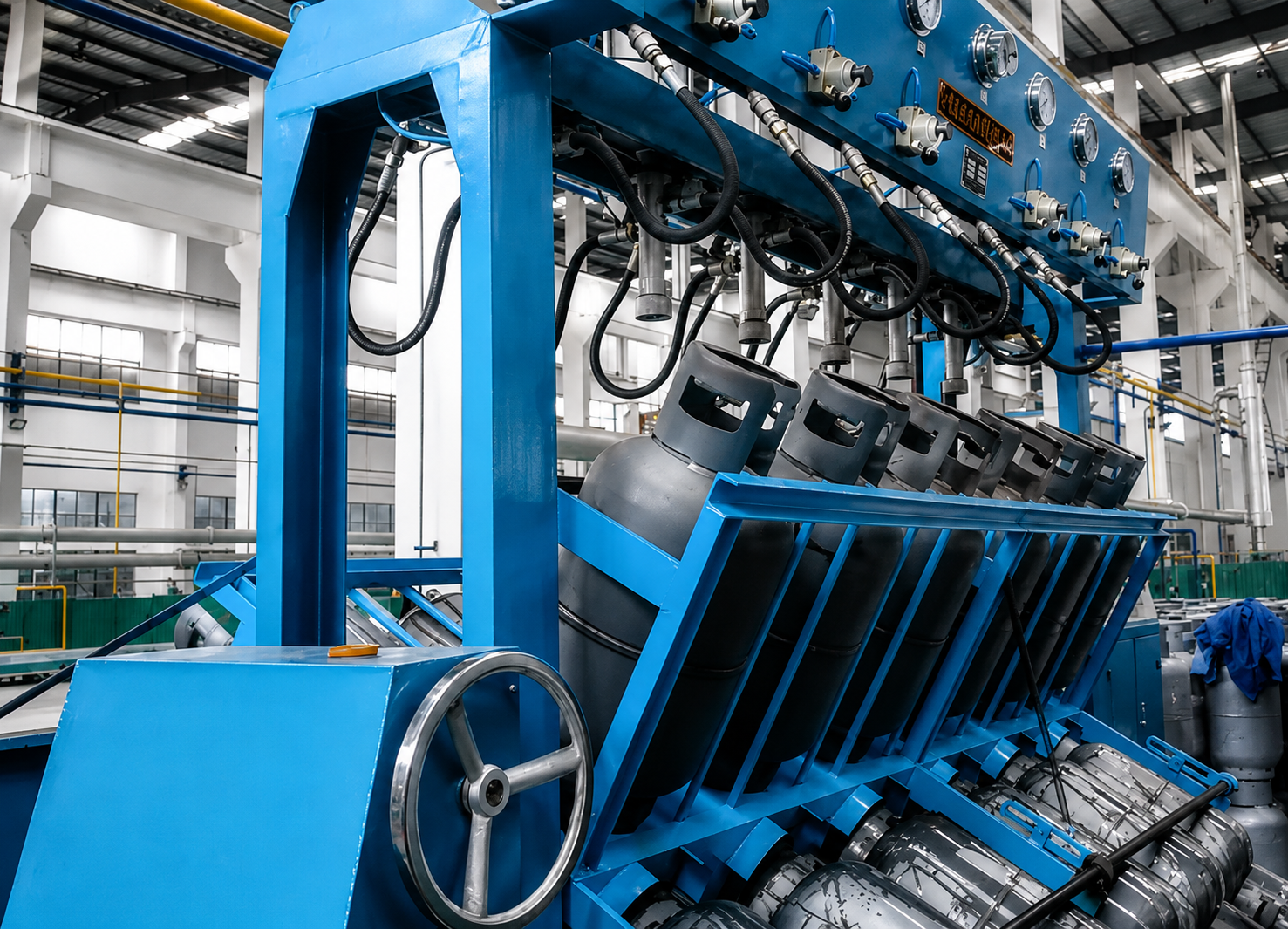

أآلة الاختبار الهيدروستاتيكي لأسطوانة الغازهي قطعة أساسية من المعدات الصناعية المصممة للتحقق من السلامة الهيكلية والسلامة والقدرة على تحمل الضغط لأسطوانات الغاز. يقوم جهاز الاختبار المتخصص هذا بإجراء اختبارات الضغط الهيدروستاتيكي غير المدمرة للتأكد من أن أسطوانات الغاز يمكن أن تحتوي بأمان على الغازات المضغوطة في ظل ظروف الضغط القصوى.
يتم استخدام آلة الاختبار الهيدروستاتيكي لأسطوانة الغاز على نطاق واسع في مرافق التصنيع، ومختبرات الاختبار، ومحطات الفحص الدوري لتقييم كل من أسطوانات الغاز الجديدة وفي الخدمة. من خلال إخضاع الأسطوانات لضغط هيدروستاتيكي متحكم فيه، تكتشف هذه الآلات العيوب المحتملة، وتقيس التمدد الحجمي، وتحدد ما إذا كانت الأسطوانات تلبي معايير السلامة التنظيمية.
يعد الاختبار الهيدروستاتيكي باستخدام آلة الاختبار الهيدروستاتيكي لأسطوانة الغاز الطريقة الأكثر موثوقية لتقييم سلامة الأسطوانة. على عكس الهوائية
الاختبار، الذي يستخدم غازات قابلة للضغط ويشكل مخاطر الانفجار، يستخدم الاختبار الهيدروستاتيكي سائلًا غير قابل للضغط - الماء عادةً - مما يجعله أكثر أمانًا بشكل كبير. إن ميزة السلامة الأساسية هذه جعلت من آلة الاختبار الهيدروستاتيكي لأسطوانة الغاز معيار الصناعة لإعادة تأهيل الأسطوانات في جميع أنحاء العالم.
يستمر السوق العالمي لمعدات الاختبار الهيدروستاتيكي في التوسع، حيث تسيطر حاليًا آلات الاختبار الهيدروستاتيكي لأسطوانات الغاز الأوتوماتيكية بالكامل على حوالي 44.7% من حصة السوق، تليها النماذج شبه الأوتوماتيكية بنسبة 34.6%. يعكس هذا الاتجاه الطلب المتزايد على حلول الاختبار الآلية عالية الدقة في قطاع الغاز الصناعي.

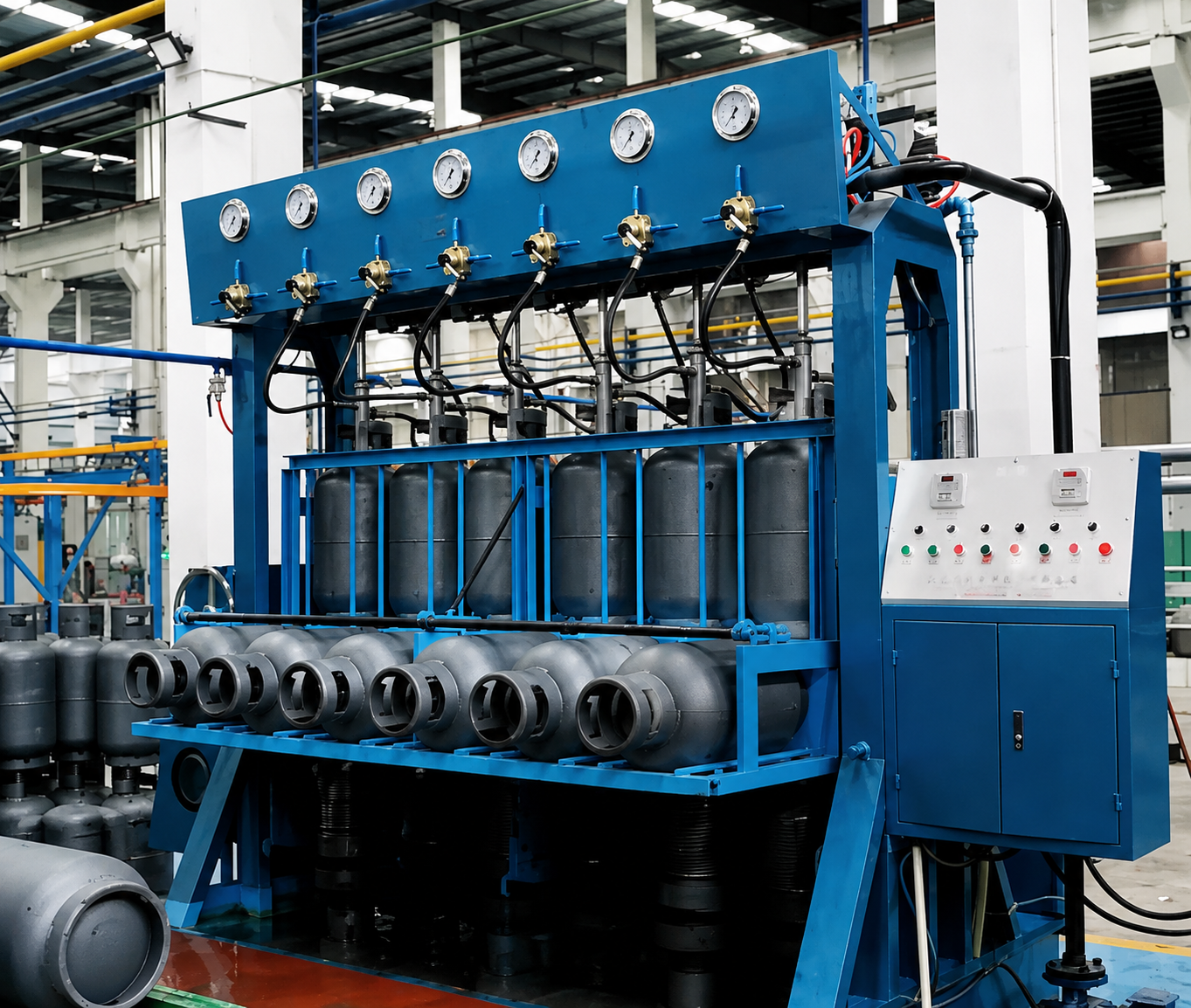

آلة الاختبار الهيدروستاتيكي لأسطوانة الغاز، والمعروفة أيضًا بمقعد الاختبار الهيدروستاتيكي للأسطوانة أو جهاز الاختبار الهيدروستاتيكي لغلاف الماء، هو نظام يتم التحكم فيه بواسطة الكمبيوتر أو يتم تشغيله يدويًا ويقوم بإجراء اختبارات الضغط على أسطوانات الغاز عن طريق ملؤها بالماء وضغطها إلى ضغط اختبار محدد.
تم تصميم آلة الاختبار الهيدروستاتيكي لأسطوانة الغاز لقياس معلمتين مهمتين:
إجمالي التوسع الحجمي– تمدد الاسطوانة تحت ضغط الاختبار
التشوه الحجمي المتبقي (الدائم).- التمدد الذي يبقى بعد تحرير الضغط
تحدد هذه القياسات مدى سلامة الأسطوانة وما إذا كان يمكنها الاستمرار في الخدمة. إن نسبة التشوه المتبقي إلى التشوه الكلي، معبرًا عنها كنسبة مئوية، هي المؤشر الرئيسي لسلامة الأسطوانة. بشكل عام، إذا تجاوز معدل التشوه الحجمي 10%، فيجب تخريد أسطوانة الغاز.
تتميز آلة الاختبار الهيدروستاتيكي لأسطوانة الغاز عادةً بما يلي:
أنظمة الضخ الهيدروليكية ذات الضغط العالي
سترات مائية لطرق القياس الخارجية
التحكم بالكمبيوتر مع إمكانية الحصول على البيانات
أدوات قياس الضغط والحجم الدقيقة
وظيفة إعداد تقارير الاختبار الآلي
المعلمات التقنية
| عناصر المعلمة | نطاق القيمة |
| الضغط الاسمي | 100 – 5000 طن (100 – 50000 كيلو نيوتن) |
| السكتة الدماغية المنزلق | 400 – 1000 ملم |
| ارتفاع الافتتاح | 600 – 1600 ملم |
| حجم الجدول | مخصص (نموذجي 500 × 500 ~ 2000 × 1800 مم) |
| ضغط العمل | 25 ميجا باسكال |
| المحرك الرئيسي | 7.5 – 70 كيلو واط |
تتعرض أسطوانات الغاز لضغوط شديدة وتغيرات في درجات الحرارة والضغوط الميكانيكية طوال فترة خدمتها. مع مرور الوقت، يمكن لعوامل مثل التعب الناتج عن التحميل الدوري، وتآكل الأسطح الداخلية، والأضرار الميكانيكية، وتدهور المواد أن تؤثر على سلامة الأسطوانة.
تعالج آلة الاختبار الهيدروستاتيكي لأسطوانة الغاز مخاوف السلامة هذه من خلال:
الكشف عن العيوب المخفية - يكشف الاختبار الهيدروستاتيكي عن عيوب اللحام، وتنقر التآكل، وترقق الجدران، والأضرار الميكانيكية، وفشل الختم، وعيوب التصنيع التي قد لا تكون مرئية أثناء الفحص الخارجي.
منع الأعطال الكارثية - من خلال تحديد الأسطوانات التي لم تعد قادرة على احتواء الضغط بأمان، تمنع آلة الاختبار الهيدروستاتيكي لأسطوانة الغاز الأعطال المحتملة أثناء التعبئة أو النقل أو الاستخدام.
ضمان الامتثال التنظيمي – تفرض الهيئات التنظيمية في جميع أنحاء العالم إجراء اختبارات هيدروستاتيكية دورية. في الولايات المتحدة، تتطلب لوائح وزارة النقل إعادة اختبار معظم أسطوانات الغاز المضغوط كل خمس سنوات، وتتطلب بعض الأسطوانات ذات الضغط العالي الاختبار كل ثلاث سنوات. يجب اختبار أسطوانات غاز البترول المسال كل خمس سنوات بموجب لوائح وزارة النقل، بينما تتطلب لوائح ADR الأوروبية إجراء اختبار كل عشر سنوات.
إطالة عمر الخدمة - تتيح آلة الاختبار الهيدروستاتيكي لأسطوانة الغاز للأسطوانات الآمنة الاستمرار في الخدمة مع تحديد تلك التي تحتاج إلى التقاعد، مما يحسن التوازن بين السلامة والكفاءة الاقتصادية.
توفر آلة الاختبار الهيدروستاتيكي لأسطوانة الغاز العديد من المزايا مقارنة بطرق الاختبار البديلة.
يستخدم الاختبار الهيدروستاتيكي سائلًا غير قابل للضغط، مما يحد من الطاقة المخزنة عند ضغط الاختبار. في المقابل، يستخدم اختبار الهواء المضغوط غازًا قابلاً للضغط، والذي يخزن قدرًا أكبر بكثير من الطاقة، مما يجعل الفشل قابلاً للانفجار. وبالتالي فإن آلة الاختبار الهيدروستاتيكي لأسطوانة الغاز هي الطريقة الأكثر أمانًا والمقبولة على نطاق واسع.
تقوم آلة الاختبار الهيدروستاتيكي لأسطوانة الغاز بإجراء اختبار غير مدمر لا يؤدي إلى إتلاف الأسطوانات السليمة من الناحية الهيكلية. يمكن للأسطوانات التي تجتاز الاختبار أن تستمر في الخدمة، بينما يتم إحالة الأسطوانات التي تفشل إلى التقاعد.
دقة ودقة عالية
تحقق آلات الاختبار الهيدروستاتيكي لأسطوانة الغاز التي يتم التحكم فيها بواسطة الكمبيوتر دقة استثنائية:
دقة التحكم في الضغط ضمن ±0.1% F.S
دقة قياس مستوى الماء 0.1 جرام
دقة التمدد الحجمي ضمن ±1% F.S
ترددات اكتساب الضغط تتجاوز 1000 هرتز
تعمل آلات الاختبار الهيدروستاتيكي لأسطوانة الغاز الحديثة على أتمتة عملية الاختبار بأكملها:
دورات الضغط التلقائية تقضي على التدخل اليدوي
تتيح تحليلات البيانات في الوقت الفعلي الحصول على نتائج فورية
يؤدي إنشاء تقرير الاختبار الآلي إلى تقليل الأعمال الورقية
تعمل تكوينات المحطات المتعددة على زيادة الإنتاجية
آلة الاختبار الهيدروستاتيكي لأسطوانة الغاز تستوعب أنواعًا متنوعة من الأسطوانات:
اسطوانات فولاذية غير ملحومة
اسطوانات فولاذية ملحومة
اسطوانات سبائك الألومنيوم
اسطوانات مركبة/ملفوفة
الغاز الطبيعي المضغوط، غاز البترول المسال، اسطوانات الغاز الطبيعي المسال
أسطوانات الأكسجين والنيتروجين والهيدروجين والأرجون والهيليوم وثاني أكسيد الكربون
خزانات التنفس SCUBA وSCBA
طفايات الحريق
تضمن آلة الاختبار الهيدروستاتيكي لأسطوانة الغاز التوافق مع:
لوائح DOT لإعادة تأهيل الأسطوانة
معايير الآيزو الدولية
طرق اختبار CGA C-1
المعايير الإقليمية (GB/T، AS، CSA، إلخ.)
من خلال التحديد الدقيق للأسطوانات التي يمكن أن تستمر في الخدمة بأمان وتلك التي يجب إيقافها عن العمل، تعمل آلة الاختبار الهيدروستاتيكي لأسطوانة الغاز على تحسين إدارة أسطول الأسطوانات. يمنع الاكتشاف المبكر للعيوب حدوث أعطال كارثية مكلفة ويطيل عمر خدمة الأسطوانات الآمنة.
أآلة الاختبار الهيدروستاتيكي لأسطوانة الغازهو جهاز متخصص لاختبار الضغط العالي مصمم لفحص السلامة الهيكلية، ومقاومة الضغط، وثبات التشوه لأسطوانات الغاز المضغوطة. باعتبارها قطعة أساسية من معدات فحص السلامة في صناعة أوعية الضغط، فهي تتوافق مع المعايير الدولية والصناعية بما في ذلك GB/T9251، ولوائح DOT، وإرشادات CGAC-1، وتعمل كأداة أساسية للتحقق المنتظم من سلامة الأسطوانة. تتحمل أسطوانات الغاز التي تخزن الأكسجين والهيدروجين والنيتروجين وغاز البترول المسال والغاز الطبيعي المضغوط والغازات الصناعية الأخرى تحميل الضغط العالي على المدى الطويل والتآكل البيئي والتعبئة والتفريغ المتكرر أثناء الخدمة، مما قد يسبب إجهادًا هيكليًا غير مرئي أو شقوقًا صغيرة أو تشوهًا متبقيًا. بدون إجراء اختبارات احترافية منتظمة، يمكن أن تؤدي هذه العيوب المخفية إلى تمزق الأسطوانة وتسرب الغاز وحتى حوادث الانفجار. تكتشف آلة الاختبار هذه بدقة مخاطر السلامة المحتملة من خلال محاكاة ظروف ضغط العمل القصوى، مما يؤدي بشكل فعال إلى إزالة الأسطوانات غير المؤهلة من التطبيقات الصناعية والتجارية. يتم اعتماده على نطاق واسع من قبل مصانع تصنيع الأسطوانات ومؤسسات التفتيش الخارجية ومحطات الوقود وإدارات مراقبة السلامة الصناعية، ليصبح ضمانًا لا غنى عنه للتشغيل الآمن لأنظمة تخزين غاز الضغط.
يعتمد مبدأ العمل لآلة الاختبار الهيدروستاتيكي لأسطوانة الغاز على تقنية الكشف عن التشوه الحجمي، ويعتمد بشكل أساسي طريقة سترة الماء الناضجة للقياس الدقيق. تتبع عملية الاختبار بأكملها إجراءات موحدة ومؤتمتة لضمان دقة عالية ونتائج اختبار قابلة للتكرار. أولاً، يتم وضع أسطوانة الغاز التي تم اختبارها بالكامل في خزان سترة الماء المحكم، ويتم ملء الخزان بالماء النظيف للتخلص من تداخل الهواء. تقوم المضخة الهيدروليكية عالية الضغط الخاصة بالماكينة بعد ذلك بحقن الماء في الأسطوانة، مما يؤدي إلى ضغطها تدريجيًا إلى 1.5 مرة من ضغط العمل المقدر للأسطوانة والحفاظ على الضغط لمدة محددة. أثناء عملية الضغط، ستنتج الأسطوانة تمددًا بلاستيكيًا مرنًا وخفيفًا، مما يؤدي إلى إزاحة الماء الموجود في الغلاف. تقوم مستشعرات النظام عالية الدقة تلقائيًا بتسجيل إجمالي إزاحة الماء وحساب التشوه الحجمي الإجمالي للأسطوانة والتشوه الحجمي المتبقي بعد تخفيف الضغط. من خلال مقارنة معدل التشوه المتبقي مع الحد القياسي، تحدد الماكينة بدقة ما إذا كانت الأسطوانة تلبي معايير خدمة السلامة. تم تجهيز النماذج الحديثة بأنظمة التحكم الذكية بالكمبيوتر، والتي تحقق تنظيم الضغط التلقائي، والحصول على البيانات، وعرض المنحنى في الوقت الحقيقي، وعقد الضغط التلقائي، وتجنب أخطاء التشغيل اليدوي وتحسين دقة وكفاءة الاختبار بشكل كبير.
تدمج آلات الاختبار الهيدروستاتيكي لأسطوانة الغاز الحديثة تحسين الهيكل، والتحكم الذكي، وتقنيات حماية السلامة، وتتميز بمزايا الأداء المتميزة التي تميزها عن معدات الاختبار اليدوية التقليدية. من حيث الدقة، يستخدم الجهاز مستشعرات ضغط وإزاحة عالية الحساسية مع خطأ في دقة الاختبار يتم التحكم فيه بنسبة ±0.5%، والتي يمكنها التقاط التشوهات الهيكلية الصغيرة التي لا يمكن اكتشافها عن طريق الفحص اليدوي. من حيث قابلية التطبيق، فهو يدعم اختبار أنواع مختلفة من الأسطوانات، بما في ذلك الأسطوانات الفولاذية غير الملحومة، والأسطوانات الفولاذية الملحومة، والأسطوانات الملفوفة بالألياف، والتي تغطي المواصفات الشائعة بأقطار من 219 مم إلى 540 مم وأطوال من 600 مم إلى 2700 مم، والتكيف مع غاز البترول المسال والغاز الطبيعي المضغوط والغاز الصناعي عالي الضغط وأسطوانات الغاز الخاصة. فيما يتعلق بالكفاءة التشغيلية، تعمل عملية الاختبار المؤتمتة بالكامل على تبسيط الخطوات اليدوية المرهقة مثل تعديل الضغط وتسجيل البيانات؛ يمكن الانتهاء من دورة اختبار كاملة في بضع دقائق، ويمكن لوحدة الطباعة المدمجة إنشاء تقارير اختبار موحدة مباشرة مع بيانات يمكن تتبعها. فيما يتعلق بأداء السلامة، تم تجهيز الماكينة بحماية من الضغط الزائد، وحماية من تسرب الماء، وهياكل عزل مقاومة للانفجار. يمنع تصميم سترة الماء المختومة بشكل فعال تأثير تمزق الأسطوانة أثناء الاختبار، مما يضمن عدم وجود مخاطر على سلامة المشغلين والمعدات. بالإضافة إلى ذلك، تتميز المعدات بالتشغيل المستقر، والاستهلاك المنخفض للطاقة، والصيانة اليومية البسيطة، مما يقلل تكاليف التشغيل على المدى الطويل للمستخدمين.
إن آلة الاختبار الهيدروستاتيكي لأسطوانة الغاز لها قيمة عملية لا يمكن تعويضها وأهمية صناعية في نظام إدارة سلامة أوعية الضغط العالمية. ومن سيناريوهات التطبيقات الصناعية، فإنه يغطي الكشف عن دورة الحياة الكاملة لأسطوانات الغاز، بما في ذلك فحص تسليم المصنع، والفحص الدوري المنتظم، وإعادة الفحص بعد الصيانة، وحل نقطة الألم في الصناعة المتمثلة في مخاطر السلامة الخفية للأسطوانات القديمة. بالنسبة لمصنعي الأسطوانات، توفر المعدات دعمًا دقيقًا لبيانات الأداء لفحص جودة المنتج، مما يساعد الشركات على تلبية معايير التصدير الدولية وتحسين القدرة التنافسية لسوق المنتجات. بالنسبة لمؤسسات مراقبة واختبار السلامة، فإن وضع الاختبار القياسي والذكي يحقق إدارة سلامة الأسطوانات القياسية والرقمية، مما يحسن الكفاءة الشاملة للإشراف على السلامة الصناعية. مع التحسين المستمر لمعايير السلامة الصناعية العالمية والتطور السريع لصناعات الطاقة والغاز الجديدة، يستمر الطلب على معدات اختبار الأسطوانات الآلية وعالية الدقة في الارتفاع. تتطور آلة الاختبار الهيدروستاتيكي لأسطوانة الغاز نحو ذكاء أعلى، وسرعة اختبار أسرع، وقدرة على التكيف مع السيناريوهات المتعددة، مما يوفر بشكل مستمر دعمًا فنيًا موثوقًا به لمنع حوادث سلامة أسطوانة الغاز، وتوحيد عملية صناعة الغاز، وحماية الإنتاج الصناعي وسلامة الموظفين.
