آلة تمويج الأسطوانة الفولاذية: المبادئ الهندسية وتكامل خط الإنتاج

خلفية الصناعة وطلب السوق

تظل البراميل الفولاذية هي الحل السائد لتعبئة السوائل الصناعية والمواد الكيميائية والمنتجات البترولية والمواد الخطرة. تمثل الأسطوانة الفولاذية سعة 55 جالونًا (208-220 لترًا)، والموحدة بموجب ISO 15750، الحاوية الصناعية الأكثر تصنيعًا على مستوى العالم. داخل خط إنتاج الأسطوانة الفولاذية، تؤدي آلة التمويج وظيفة محددة: تشكيل أضلاع تقوية محيطية (تموجات) على جسم الأسطوانة التي توفر القوة الهيكلية ضد أحمال التراص والانهيار الفراغي.

الطلب في السوق على معدات التمويج يتتبع مباشرة مع أنماط استهلاك البراميل الفولاذية. تحافظ شركات تصنيع الطبول العالمية بما في ذلك Greif (الولايات المتحدة الأمريكية)، وMauser (ألمانيا)، وJFE (اليابان) على الطلب المستمر على آلات التمويج كجزء من عمليات استبدال خطوط الإنتاج وتوسيع القدرات. لقد طورت منطقة آسيا والمحيط الهادئ، وخاصة الصين، قدرة تصنيعية كبيرة لمعدات صنع الطبول، مع تركيبات موثقة في 28 مقاطعة صينية وتصديرها إلى جنوب شرق آسيا والشرق الأوسط وأفريقيا وأمريكا الجنوبية.

أحد الاتجاهات المهمة التي تدفع الطلب على المموج هو التوجه على مستوى الصناعة نحو الفولاذ ذو الوزن الخفيف. يستخدم المصنعون بشكل متزايد صفائح الفولاذ بسمك 0.8 مم إلى 1.0 مم بدلاً من الصفائح التقليدية التي يبلغ سمكها 1.2 مم، مما يقلل من تكاليف المواد ووزن الأسطوانة. ومع ذلك، يتطلب الفولاذ الرقيق أنماط تمويج أكثر تعقيدًا للحفاظ على الأداء الهيكلي - وهي مقايضة تؤثر بشكل مباشر على مواصفات تصميم ماكينة التمويج.

المفهوم الأساسي: التموج كتعزيز هيكلي

تقوم آلة التمويج بإنشاء نتوءات وأخاديد محيطية على جسم الأسطوانة الأسطوانية. تخدم هذه التموجات ثلاث وظائف هندسية: زيادة قوة الضغط المحوري من أجل قابلية التكديس، وتوفير مقاومة للضغط الخارجي (مقاومة انهيار الفراغ أثناء سحب السائل)، وتحسين خصائص المناولة عن طريق تقليل انزلاق السطح.

هناك نمطان متميزان من التمويج يهيمنان على الصناعة. يتميز تصميم الخرز التقليدي على شكل حرف W بتموجين رئيسيين يقسمان الأسطوانة إلى أقسام علوية ووسطى وسفلية، مع وجود خرزات أقل عمقًا في الأطراف. تجمع التصميمات الحديثة ذات النمط العنقودي عدة تمويجات متطابقة معًا، مما يؤدي إلى إنشاء نمط حيث يكون لكل تمويج شكل وحجم متطابقان إلى حد كبير داخل المجموعة. يستخدم تكوين المجموعة، الذي تم تطويره من خلال بحث أجرته شركة Greif International Holding، نصف قطر الذروة والوادي عادةً ما بين 6-12 ملم مع عمق من الذروة إلى الوادي يبلغ 2.5-6 ملم ودرجة تمويج لا تقل عن 15 ملم.

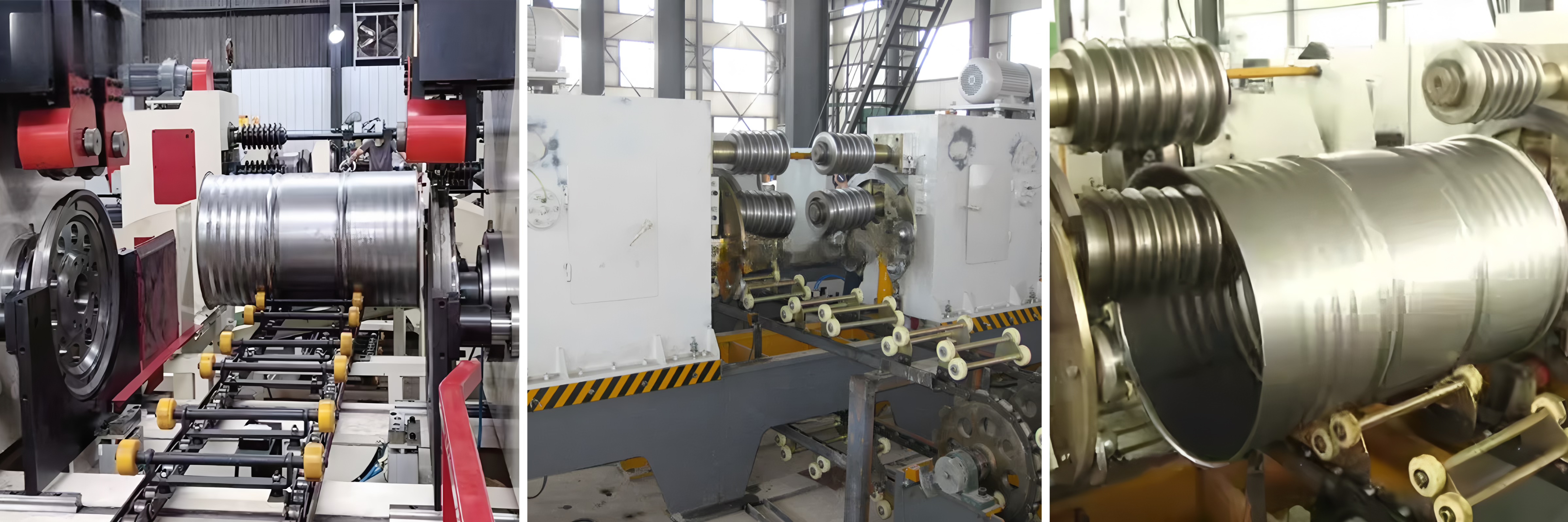

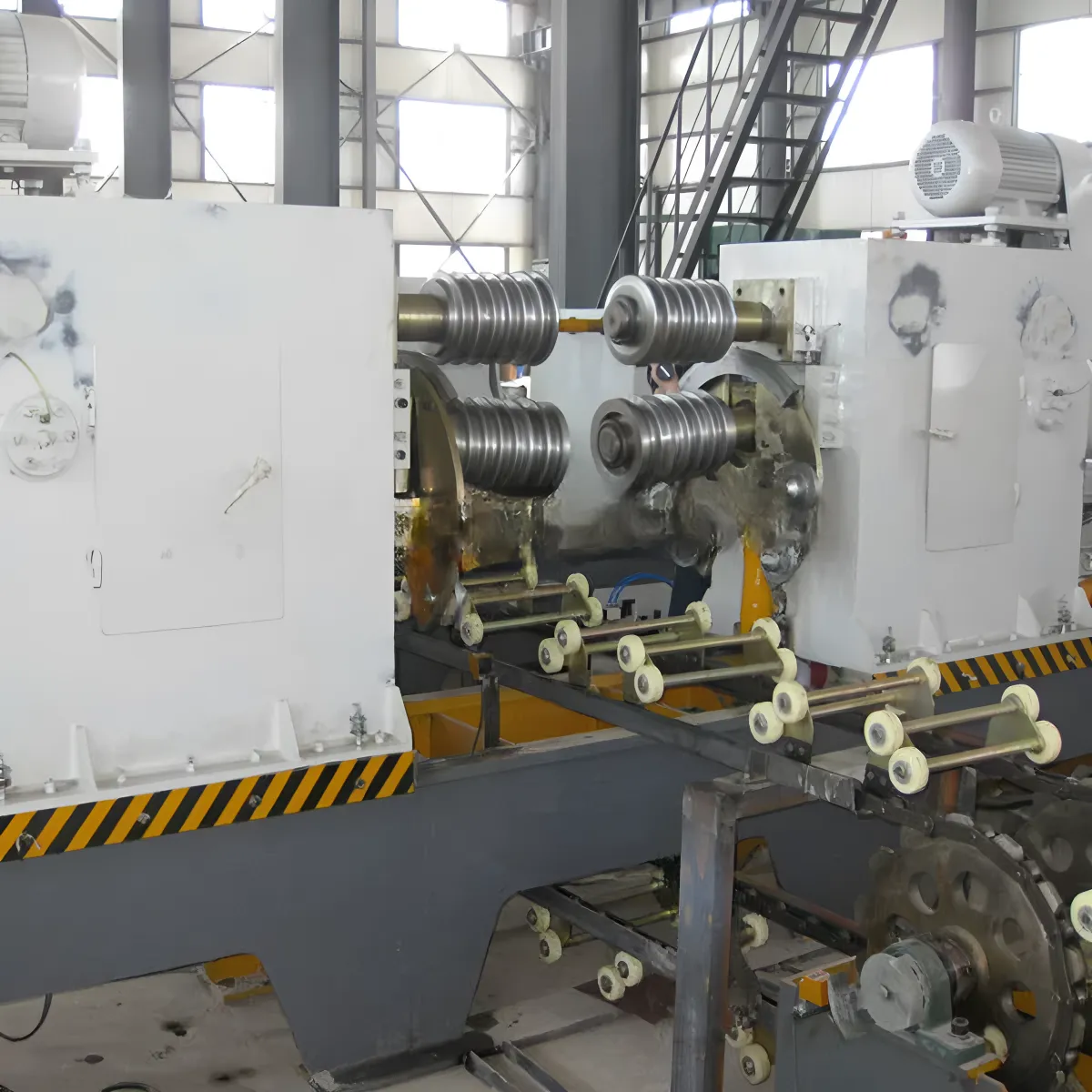

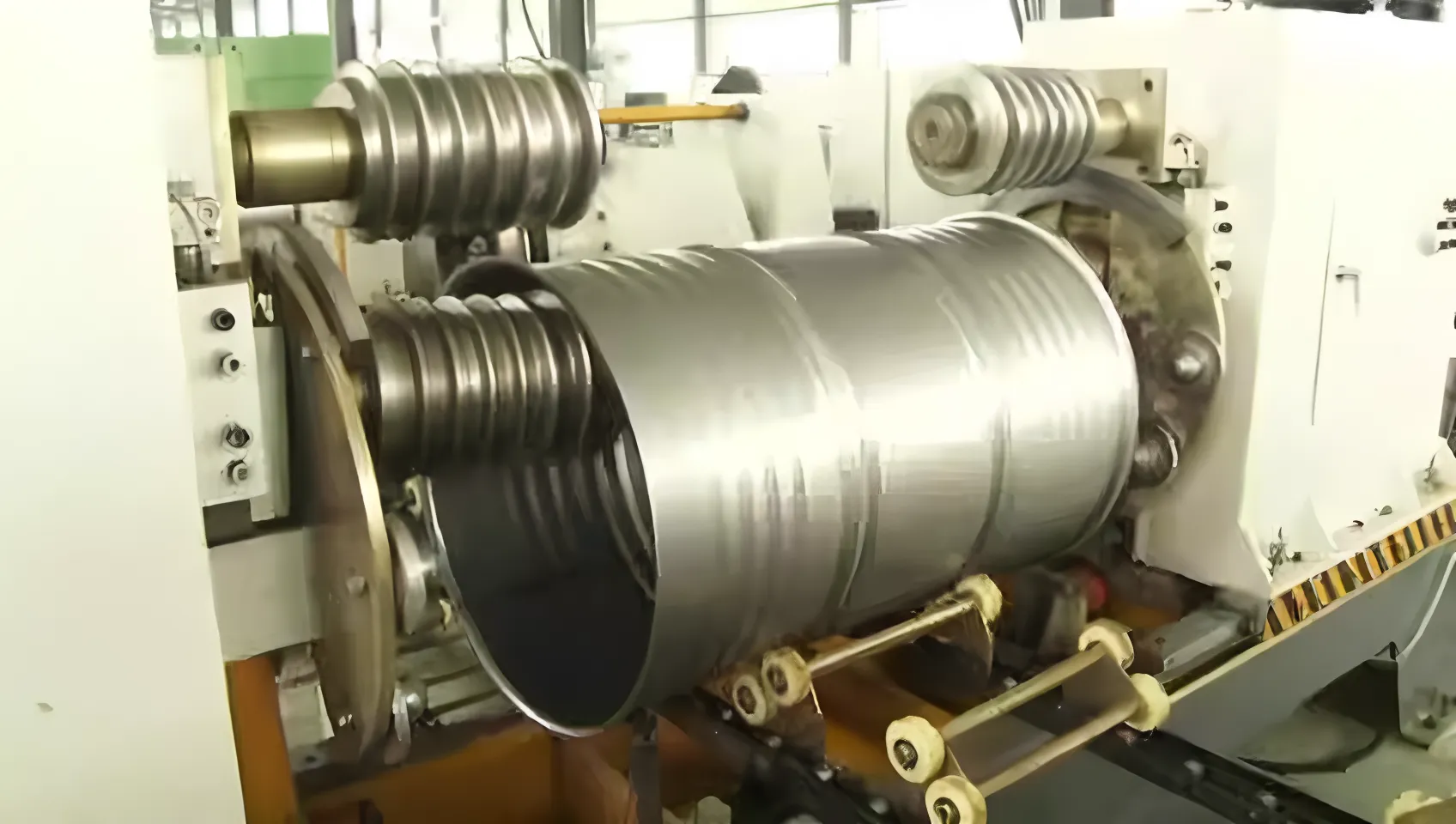

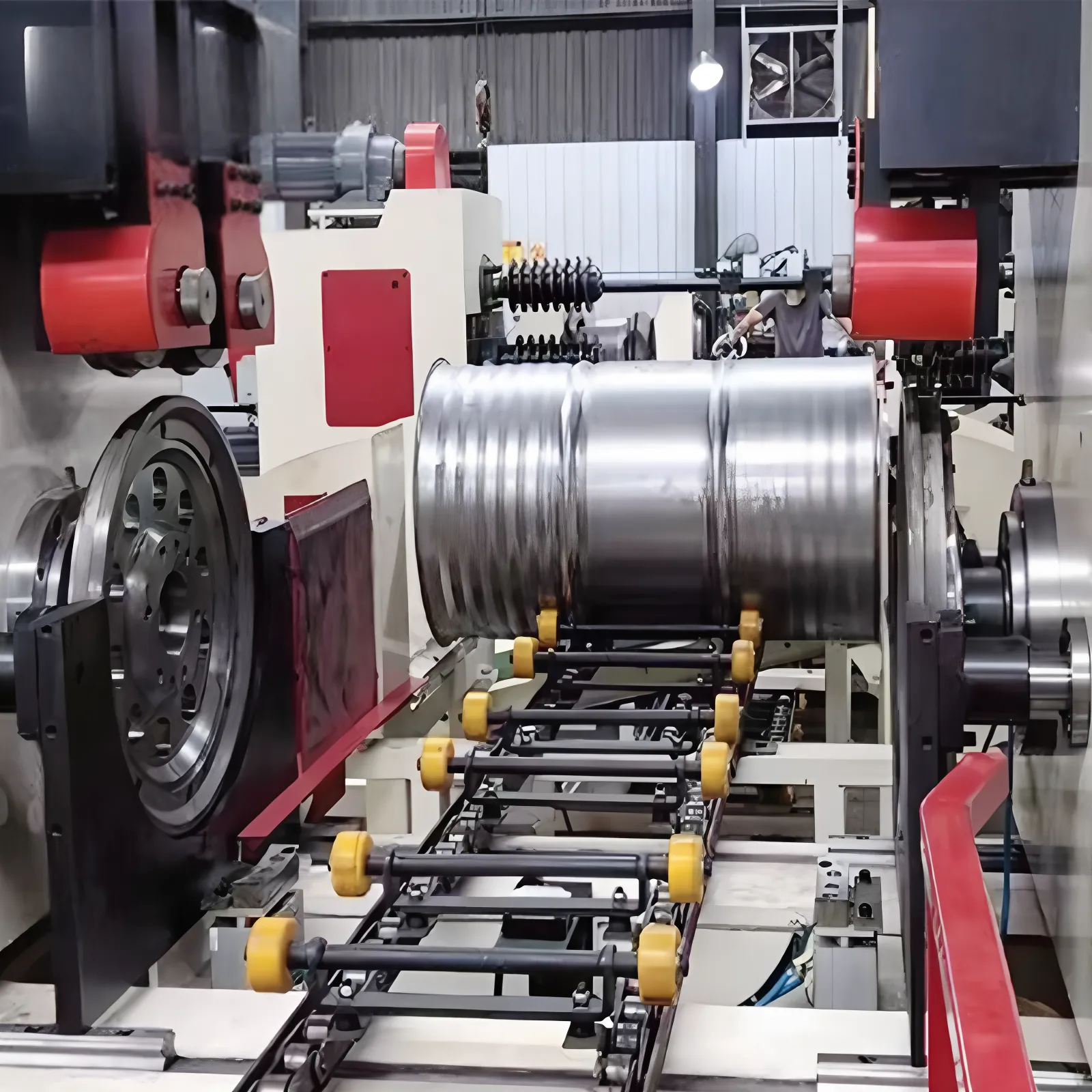

يحدث التموج بعد أن يتم قطع الصفائح الفولاذية المسطحة حسب الحجم، وتقريبها إلى أسطوانة، ولحام التماس. بعد ذلك، يدخل جسم الأسطوانة الأسطواني إلى المموج، حيث تمارس الأسطوانات الميكانيكية أو قالب التشكيل ضغطًا شعاعيًا لإنشاء المقاطع المحيطية. توجد طريقتان أساسيتان: عمليات الدرفلة حيث تتحرك بكرات جانبية حول محيط الأسطوانة، أو تشكيل القالب حيث يتم وضع الأسطوانة في قالب مجزأ ويتم توسيعها تحت الضغط.

هيكل المنتج والمواد وعمليات التصنيع

تختلف بنية الآلة حسب سرعة الإنتاج. عادةً ما تستخدم المموجات منخفضة السرعة (1-2 براميل / دقيقة) التحميل اليدوي مع التثبيت الهيدروليكي والفهرسة الميكانيكية. تستخدم الماكينات متوسطة السرعة (5-6 براميل/دقيقة) تحميلًا نصف أوتوماتيكيًا مع تحديد موضع هوائي وتسلسل دورات يتم التحكم فيه بواسطة PLC. تتكامل المموجات عالية السرعة (7-10 براميل/دقيقة) مع التحميل/التفريغ الأوتوماتيكي بالكامل مع تحديد موضع الأسطوانة المُدار بواسطة المؤازرة وتعويض القطر في الوقت الفعلي.

يستخدم بناء الإطار مقاطع ملحومة من ألواح الصلب الثقيلة، ويتم تخفيف الضغط من خلال التقسية للتخلص من الضغوط الداخلية التي قد تؤثر على دقة المحاذاة. يستخدم إطار التشكيل عادةً إنشاءات فولاذية للقناة، مع تشكيل ألواح السرير بعد اللحام لضمان توازي مسار الأسطوانة في حدود 0.1 مم فوق ارتفاع الأسطوانة.

تحدد مواد الأسطوانة والأدوات جودة التموج وعمر الأداة. يتم تصنيع أعمدة اللف من الفولاذ 45# أو فولاذ المنغنيز، ويتم معالجتها بالحرارة من خلال التبريد والتلطيف. تستخدم قوالب التشكيل وتخريم القص فولاذ أداة Gr12 (ما يعادل D2)، والذي يوفر مقاومة التآكل للإنتاج بكميات كبيرة. يؤدي الطلاء بالكروم الصلب على الأسطح الدوارة إلى إطالة عمر الخدمة عند معالجة الفولاذ المجلفن أو المطلي مسبقًا.

تعمل أنظمة القيادة في المموجات الحديثة على دمج المحركات المؤازرة لتحقيق الدقة الموضعية ووحدات التحكم المنطقية القابلة للبرمجة (PLC) لتسلسل الدورات. توفر الأنظمة الهيدروليكية القوى العالية المطلوبة لتشكيل التمويج، مع ضغوط تشغيل نموذجية تبلغ 140-210 بار. يتطلب التزامن بين حركة الأسطوانة ودوران الأسطوانة تحكمًا في حلقة مغلقة لضمان التموج المستمر بدون علامات خطوة.

العوامل الحاسمة التي تؤثر على الجودة والأداء

يؤثر مقياس الفولاذ وخصائص المواد بشكل مباشر على اتساق التموج. يتطلب الفولاذ السميك (1.0-1.2 مم) قوى تشكيل أعلى ولكنه ينتج تمويجات مستقرة مع زنبرك خلفي أقل. تتطلب المواد الرقيقة (0.6-0.8 مم) تحكمًا دقيقًا في فجوة الأسطوانة لتجنب التمزق أو التجاعيد. تؤثر قوة الشد وخصائص الاستطالة للفولاذ على كيفية تشكيل التموجات الحادة دون عمل تصلب الشقوق.

تمثل محاذاة الأسطوانة وتآكلها مشكلة الجودة الأكثر شيوعًا. يؤدي عدم المحاذاة بين الأسطوانات العلوية والسفلية إلى إنتاج عمق تمويج غير متساوٍ حول محيط الأسطوانة. يؤدي تآكل الأسطوانة، خاصة عند نصف قطر تشكيل الذروة، إلى تقليل تعريف التمويج تدريجيًا وقد يتسبب في ترقق موضعي. تتراوح فترات الاستبدال عادة من 50.000 إلى 100.000 برميل اعتمادًا على مقياس الفولاذ ونوع الطلاء.

يؤثر اتساق توقيت الدورة على تزامن خط الإنتاج. في الخطوط عالية السرعة، يجب أن يكمل المموج دورته خلال الوقت المحدد بواسطة ماكينة لحام التماس ومحطات التشفيه النهائية. يؤدي التباين الذي يتجاوز 10% إلى إنشاء اختناقات أو يتطلب ناقلات عازلة.

تحدد جودة المعالجة الحرارية للصلب الفاصل الزمني بين تجديد القالب. الأدوات المقوية بشكل صحيح (58-62 HRC مع عمق كافٍ للعلبة) تقاوم التآكل الناتج عن قشور مطحنة الفولاذ والطلاءات المجلفنة. تعمل الأدوات غير المعالجة على تطوير تقريب نصف القطر خلال 10000-15000 دورة، مما يؤدي إلى إنتاج مقاطع تمويج مختلفة بشكل واضح.

المشاكل الشائعة ونقاط الضعف في الصناعة

يتجلى عدم تناسق عمق التموج في شكل اختلافات في ارتفاع القمة إلى الوادي حول محيط الأسطوانة. ترجع هذه المشكلة عادةً إلى المحامل الأسطوانية البالية، أو حوامل الأدوات السائبة، أو الاختلافات في استقامة جسم الأسطوانة نتيجة لعملية التقريب. تشير سجلات الخدمة الميدانية إلى أن 60% من شكاوى اختلاف العمق يتم حلها بعد استبدال محمل الأسطوانة وإعادة تدوير الأدوات.

يحدث تلف العلامات السطحية والطلاء عندما تكون أسطح الأسطوانة ملوثة بحطام الفولاذ أو عندما تتجاوز قوى التشكيل حدود استطالة الطلاء. يتطلب الفولاذ المطلي أو المجلفن أسطحًا دوارة مصقولة وسرعة تشكيل منخفضة. تستخدم بعض التركيبات بكرات مطلية بالبولي يوريثين للمواد المطلية مسبقًا.

يتسبب الزنبرك الخلفي المصنوع من الفولاذ الرقيق في ارتخاء التموجات جزئيًا بعد تراجع البكرات، مما يقلل العمق الفعال بمقدار 0.2-0.4 مم. يجب على مشغلي الماكينات التعويض عن طريق التشكيل الزائد، وعادةً ما يؤدي ذلك إلى زيادة اختراق الأسطوانة بنسبة 15-20% بما يتجاوز العمق النهائي المطلوب.

يمثل وقت التغيير بين أحجام الأسطوانات خسارة في الإنتاجية. يتطلب التغيير من براميل سعة 208 لترًا إلى براميل سعة 100 لترًا تغيير موضع الأسطوانة أو استبدال الأدوات، وفي بعض الحالات، يتطلب رؤوس تشكيل مختلفة. تتميز آلات التموج الحديثة بأنظمة أدوات سريعة التغيير بمواضع محددة مسبقًا، مما يقلل من التغيير من 2-3 ساعات إلى 20-30 دقيقة.

تؤثر دقة درجة التموج على كيفية تكديس البراميل في خطوط التعبئة الآلية. يمكن أن تتداخل المسافات غير المتناسقة بين التموجات - خاصة عند الانتقال بين المجموعات - مع أدلة الناقل ومعدات المناولة الآلية. لقد نجحت محركات الأقراص المؤازرة الدقيقة المزودة بملاحظات المشفر في حل هذه المشكلة إلى حد كبير على الأجهزة الأحدث.

سلسلة التوريد ومعايير اختيار الموردين

يتضمن سوق آلات التمويج ثلاثة مستويات من الموردين. يشمل القادة العالميون الشركات التي لديها إمدادات موثقة إلى Greif وMauser وJFE - توفر هذه الشركات المصنعة عادةً خطوط إنتاج كاملة بأداء معتمد. تقدم الشركات المصنعة الإقليمية في الصين والهند وتركيا بدائل أقل تكلفة مناسبة للإنتاج الصغير والمتوسط. يقوم عمال البناء المتخصصون بإعادة تصنيع الآلات الموجودة بعناصر تحكم محدثة.

يجب أن تتضمن معايير تقييم الموردين ما يلي:

التحقق من سرعة الإنتاج من خلال مراجع العملاء بمعدلات الإنتاج المطالب بها. يجب على المورد الذي يطالب بـ 8 براميل في الدقيقة تقديم أمثلة التثبيت حيث يحقق الإنتاج المستدام هذا المعدل.

شهادة المواد لجميع مكونات الفولاذ، بما في ذلك شهادات المطاحن لألواح الإطار وشهادة فولاذ الأدوات مع سجلات المعالجة الحرارية.

توافر قطع الغيار مع فترات زمنية موثقة لعناصر التآكل (البكرات، والمحامل، والأختام). يعمل الموردون الذين يحافظون على ترتيبات التخزين المحلية على تقليل مخاطر التوقف عن العمل.

يجب أن يشمل نطاق التثبيت والتدريب التشغيل في الموقع، وتدريب المشغلين، وإجراءات الصيانة الموثقة.

سيناريوهات التطبيق وأمثلة حالة الصناعة

يمثل إنتاج البراميل الكيميائية الجزء الأكبر من التطبيقات. تقوم إحدى الشركات المصنعة للبراميل الصينية، التي تعمل منذ عام 1985، بتجهيز أكثر من 150 مصنعًا للبراميل بخطوط إنتاج تشمل المموجات، مما يحقق دقة قطع تبلغ ≥0.5 مم وسعة إنتاج تبلغ 3-9 براميل في الدقيقة. يتعامل الخط المتكامل مع فك لفائف الفولاذ، التسوية، القطع، تشكيل التمويج، والطلاء.

يتطلب تصنيع الأسطوانات الملائمة للطعام آلات تمويج مزودة بأدوات من الفولاذ المقاوم للصدأ ومواد تشحيم صالحة للطعام. وثقت إحدى التركيبات الأوروبية التحول من التموجات ذات النمط W إلى النمط العنقودي، مما أتاح تقليل مقياس الفولاذ من 1.0 مم إلى 0.8 مم مع الحفاظ على مقاومة الانهيار الفراغي - مما يوفر المواد بنسبة 20% لكل أسطوانة .

يؤدي التجديد وإعادة التصنيع إلى خلق طلب ثانوي على معدات التمويج. يتم سحق البراميل التي يتم إرجاعها من العملاء، وإعادة تدويرها، وتمريرها من خلال المموجات لاستعادة المظهر الجانبي قبل إعادة الطلاء. يتطلب هذا التطبيق آلات قادرة على التعامل مع البراميل بدرجات متفاوتة من التشوه المسبق.

الاتجاهات الحالية واتجاهات التنمية المستقبلية

يمثل التموج المتكامل والتشكيل المائل على شكل حرف W على جهاز واحد تطورًا حديثًا. يقدم المصنعون الآن آلات مدمجة تنتج كلاً من التموجات الأولية والشطبة W (التعزيز على شكل إسفين) في مسار واحد، إما بشكل منفصل أو في وقت واحد. يقلل هذا التكامل من متطلبات المساحة الأرضية ويزيل التعامل بين المراحل.

تستمر القدرة الفولاذية الرقيقة في دفع عملية تطوير الماكينة. تتطلب المقاييس المستهدفة البالغة 0.6 مم للبراميل القياسية و0.4 مم لتطبيقات الخدمة الخفيفة بكرات مُعاد تصميمها بأنصاف أقطار أكبر لتوزيع ضغوط التشكيل ومنع التمزق.

تدخل المراقبة الرقمية والصيانة التنبؤية إلى سوق المموج. توفر مستشعرات الاهتزاز الموجودة على المحامل الأسطوانية، وخلايا التحميل الموجودة على أسطوانات التشكيل، وأنظمة الرؤية لفحص التموج بيانات الجودة في الوقت الفعلي. أفاد أحد الموردين أن النماذج التنبؤية يمكنها التنبؤ باحتياجات استبدال الأسطوانة في حدود دقة تبلغ ±200 للأسطوانة.

تركز تحسينات كفاءة الطاقة على تحسين النظام الهيدروليكي. تعمل محركات المضخات ذات السرعة المتغيرة والاجتياز السريع بمساعدة المركم على تقليل استهلاك الطاقة بنسبة 30-40% مقارنة بأنظمة المضخات ذات الإزاحة الثابتة.

آلة تمويج الأسطوانة الفولاذية، على الرغم من نضجها في مبادئها الأساسية، إلا أنها تستمر في التطور استجابة لضغوط تكلفة المواد ومتطلبات الجودة. بالنسبة لمديري الإنتاج، يظل الاختيار بين أنماط التموج على النمط W والنمط العنقودي — وبين طرق التشكيل باللف والقالب — هو القرار الفني الرئيسي الذي يؤثر على أداء الأسطوانة وكفاءة الإنتاج.
