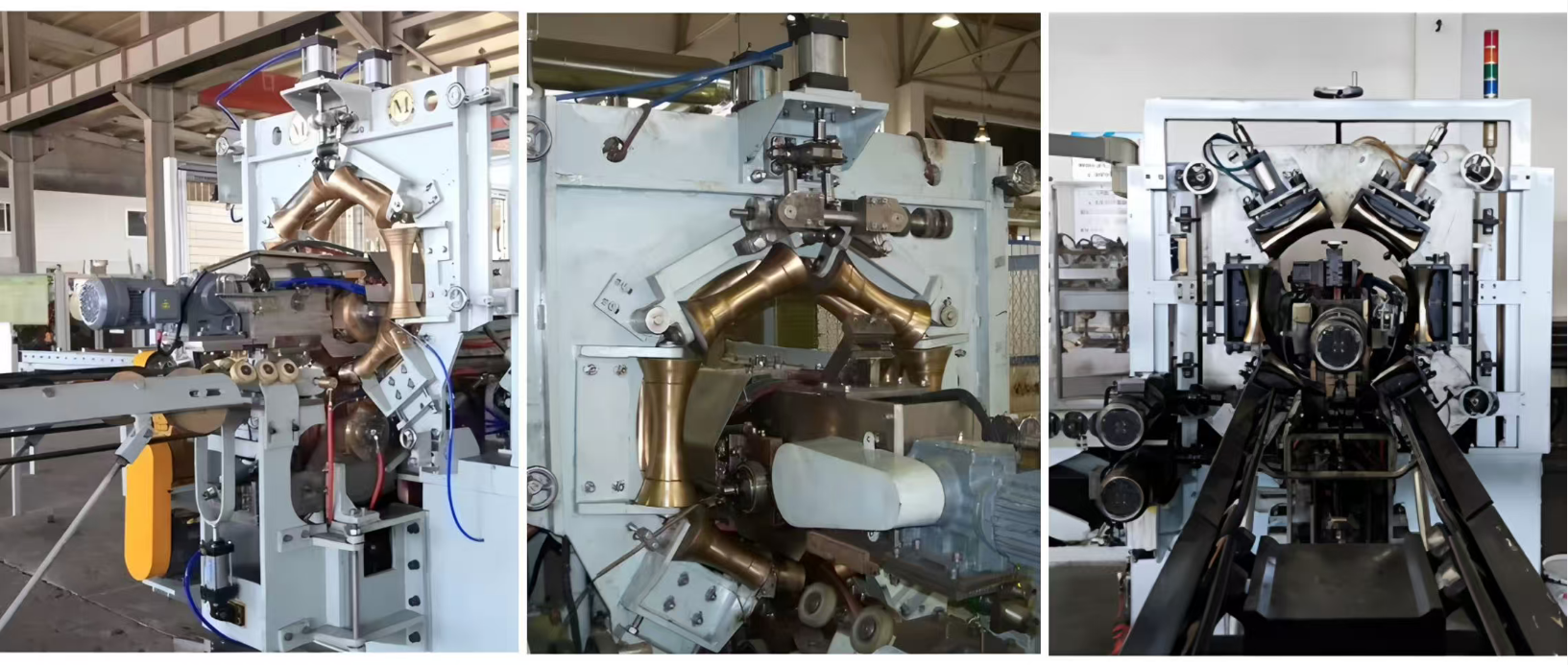

آلة لحام درزات الأسطوانة الفولاذية: تكنولوجيا اللحام بالمقاومة وتكامل خط الإنتاج

خلفية الصناعة وطلب السوق

تنتج صناعة تصنيع البراميل الفولاذية ما يقرب من 400 إلى 500 مليون برميل جديد سنويًا في جميع أنحاء العالم، لخدمة قطاعات الكيماويات والبترول والأغذية والأدوية. داخل خط إنتاج الأسطوانة الفولاذية، تقوم آلة لحام التماس بتنفيذ العملية الحرجة لربط التماس الطولي لجسم الأسطوانة بعد أن يتم دحرجة الصفائح الفولاذية المسطحة إلى شكل أسطواني.

قبل تطوير لحام التماس الآلي، استخدم مصنعو الأسطوانات عملية من خطوتين: اللحام النقطي لتثبيت التماس مؤقتًا عند أربع نقاط، يليه النقل إلى آلة لحام التماس المستقيم المنفصلة للحام النهائي. وتتطلب هذه الطريقة عاملين إلى ثلاثة عمال في كل خط، كما تتطلب مناولة متكررة للمواد بين المحطات. أدى إدخال آلات لحام التماس المتكاملة إلى إلغاء خطوة اللحام النقطي المتوسطة، مما يسمح للصفائح الملفوفة بالانتقال مباشرة إلى لحام التماس على نفس المنصة.

الطلب في السوق على مسارات معدات لحام التماس مع أحجام إنتاج الأسطوانات. تحافظ الشركات المصنعة الكبرى في جميع أنحاء أوروبا وأمريكا الشمالية وآسيا على الطلب المستمر على كل من الآلات الجديدة والمكونات البديلة. لقد طورت منطقة آسيا والمحيط الهادئ، وخاصة الصين، قدرة تصنيعية كبيرة لمعدات صنع الطبول، مع تركيبات موثقة عبر مقاطعات متعددة وتصديرها إلى الأسواق في جميع أنحاء العالم.

المفهوم الأساسي: مبدأ لحام التماس المقاومة

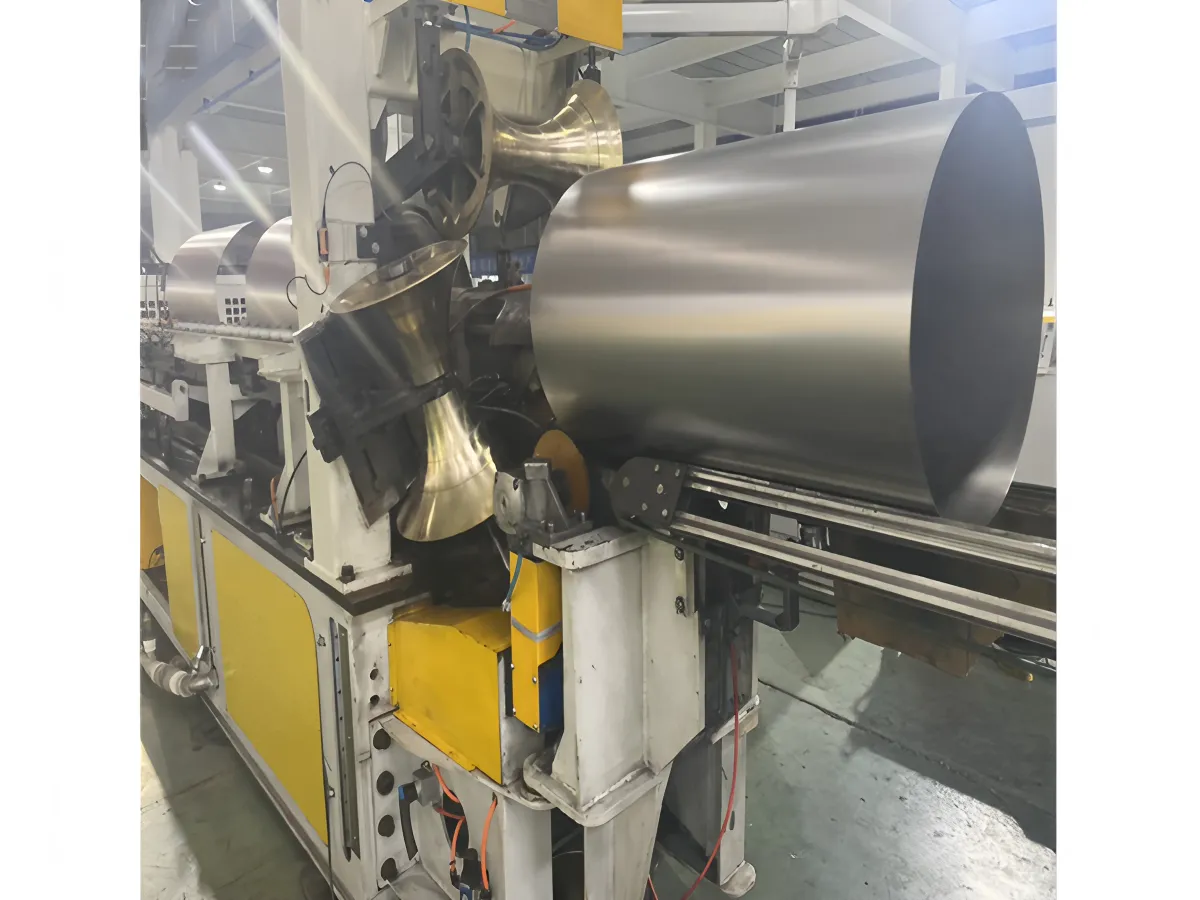

تعمل آلة لحام درزات الأسطوانة الفولاذية على مبدأ اللحام بالمقاومة. تعمل عجلتا لحام من سبائك النحاس (أقطاب كهربائية) على الضغط على التماس المتداخل للأسطوانة الفولاذية المدرفلة بينما يمر تيار كهربائي عالي عبر قطع العمل. تولد المقاومة عند السطح البيني بين صفائح الفولاذ المتداخلة حرارة كافية لإذابة المعدن محليًا. عندما تدور عجلات اللحام وتتحرك الأسطوانة فيما بينها، تشكل سلسلة من شذرات اللحام المتداخلة خطًا متواصلًا محكمًا للغاز.

تختلف هذه العملية بشكل أساسي عن طرق اللحام بالقوس الكهربائي. في لحام التماس المقاومة، تقوم قطع العمل نفسها بتوليد حرارة اللحام من خلال مقاومتها الكهربائية الخاصة، مما يلغي الحاجة إلى مادة الحشو أو غاز الحماية. تعمل عجلات اللحام كوصلات كهربائية وكأدوات تطبيق للضغط الميكانيكي، مما يعمل على دمج المعدن المنصهر في وصلة صلبة.

تهيمن تقنيات اللحام الحالية على السوق. يستخدم اللحام بالتيار المتردد التقليدي مصدر طاقة بتردد خطي قياسي (50/60 هرتز) مع التحكم بالثايرستور. يعمل اللحام بالتردد المتوسط ​​(MF) على تحويل طاقة الإدخال إلى تردد أعلى (عادةً 1000-4000 هرتز)، مما يوفر تحكمًا أكثر دقة في دورة التسخين وينتج خط لحام بخطوط أفقية معززة متباعدة بفواصل أقل من 1 مم. يتم تحديد اللحام MF بشكل متزايد لخطوط الإنتاج عالية السرعة نظرًا لتماسك اللحام الفائق.

هيكل المنتج والمواد وعمليات التصنيع

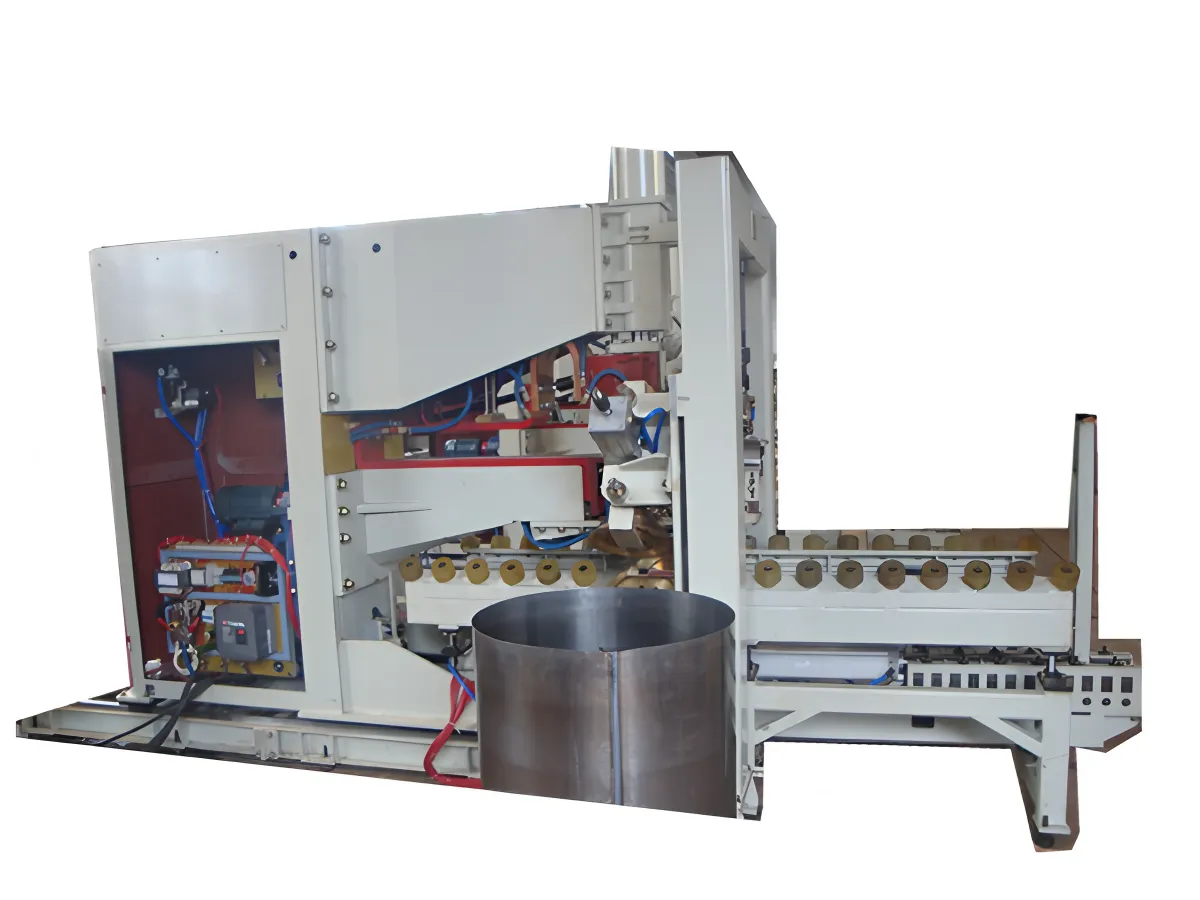

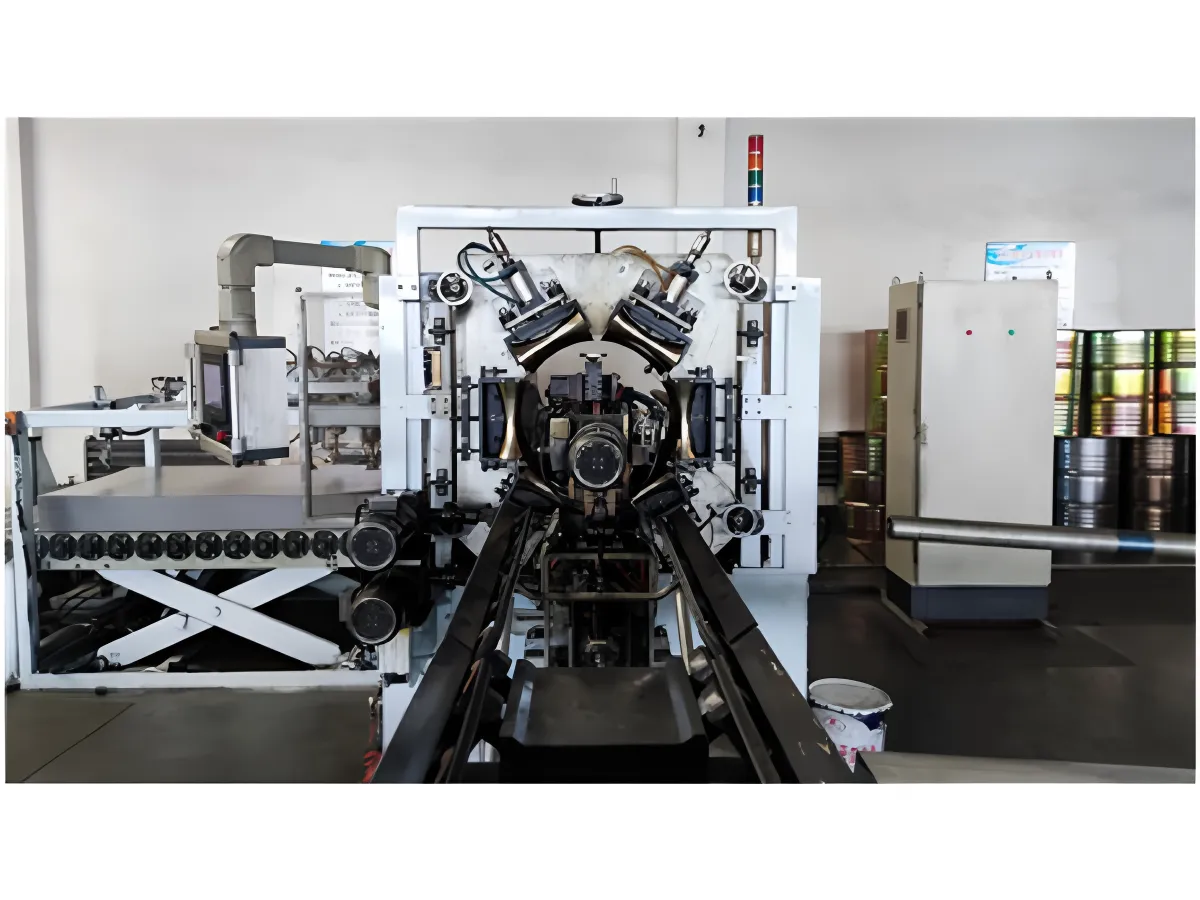

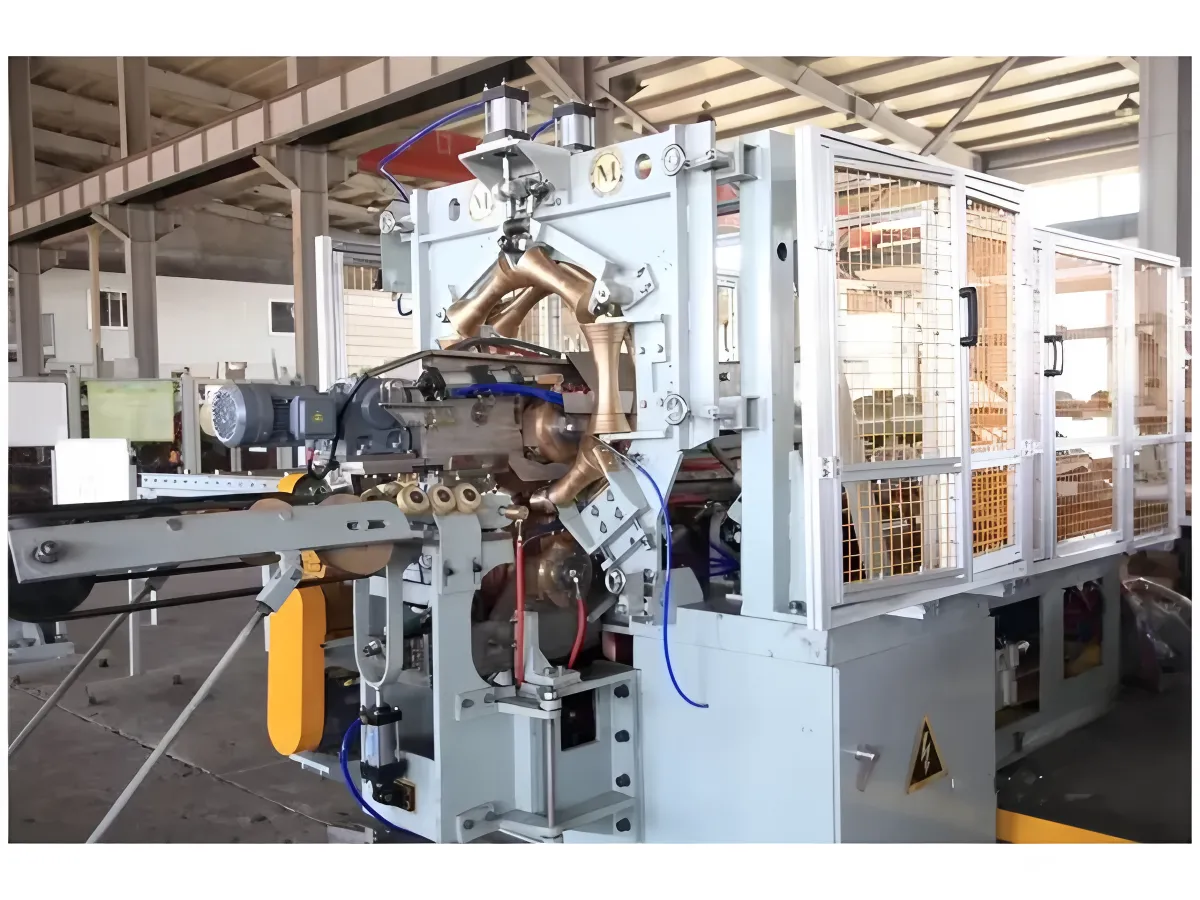

تختلف بنية الآلة حسب مستوى الأتمتة. تتطلب الآلات شبه الأوتوماتيكية تحميلًا يدويًا لجسم الأسطوانة المدلفنة وتنتج حوالي 2 براميل في الدقيقة. تعمل الآلات الأوتوماتيكية بالكامل على دمج معالجة المواد، والدرفلة، واللحام، والتفريغ في عملية واحدة مستمرة، مما يحقق معدلات إنتاج تتراوح من 5 إلى 12 برميلًا في الدقيقة اعتمادًا على الطراز.

يستخدم بناء الإطار مقاطع ملحومة من ألواح الصلب الثقيلة مصممة للحفاظ على المحاذاة تحت ضغوط القطب العالية المطلوبة للحام المقاومة (حتى 6000 نيوتن أو حوالي 600 كجم قوة). يجب أن يقاوم الإطار الانحراف أثناء دورات اللحام لضمان توزيع الضغط بشكل ثابت عبر طول خط التماس.

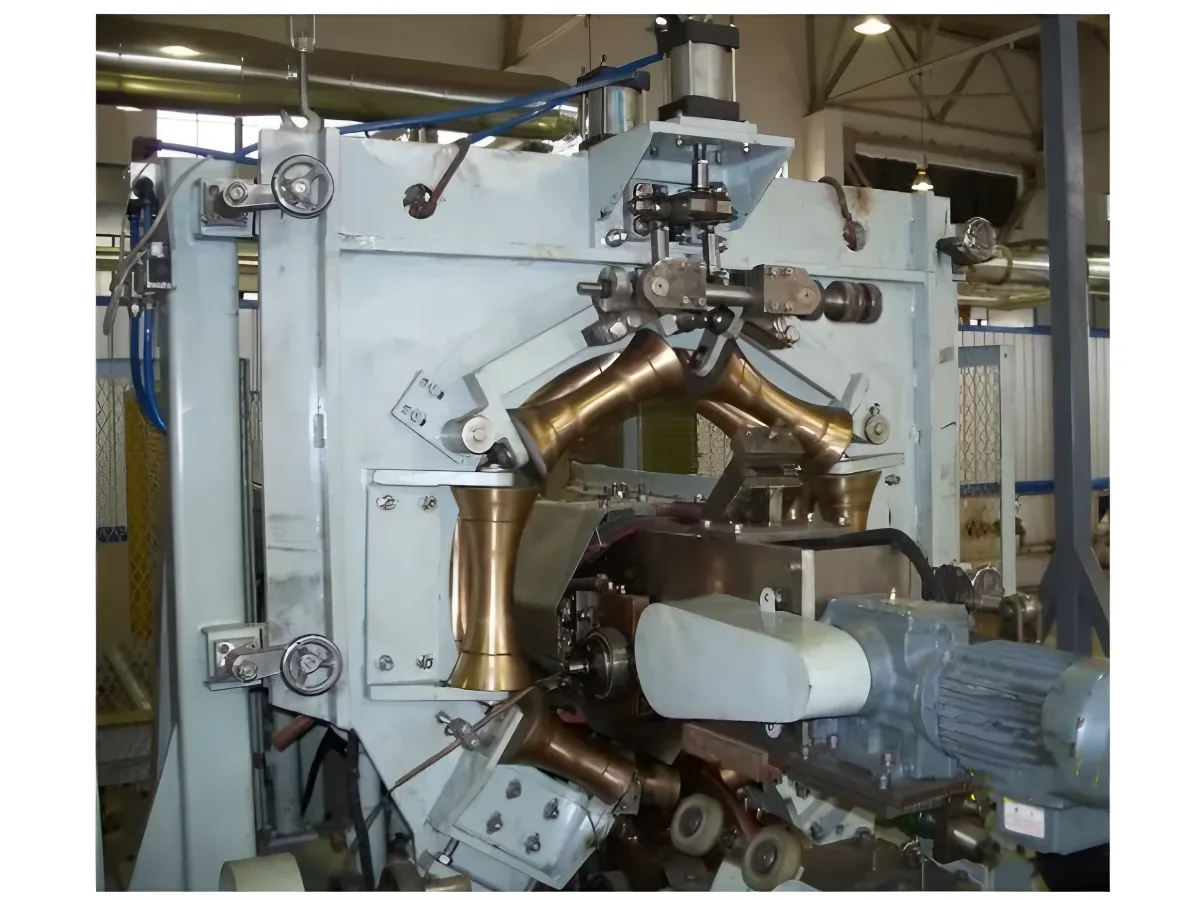

يتم تصنيع عجلات اللحام (الأقطاب الكهربائية) من نحاس البريليوم أو سبائك النحاس الكروم. تجمع هذه المواد بين الموصلية الكهربائية العالية والقوة الميكانيكية الجيدة ومقاومة التشوه تحت الحرارة والضغط. يتجاوز عرض العجلة عرض التداخل للصفائح الفولاذية لضمان التغطية الكاملة للمفاصل. يؤثر قطر العجلة وشكلها الجانبي على توزيع الحرارة على طول خط التماس ويتطلب إعادة التشكيل بشكل دوري مع تآكل سطح العمل.

تستخدم أنظمة القيادة في الآلات الحديثة محركات مؤازرة وأجهزة تحكم منطقية قابلة للبرمجة (PLC) للحركة المتزامنة. تتراوح سرعة اللحام من 5 إلى 16 متر في الدقيقة حسب سمك الفولاذ وخصائص المادة. تسمح محركات التردد المتغير للمشغلين بضبط السرعة لتتناسب مع درجات الصلب وأنواع الطلاء المحددة.

أنظمة التبريد ضرورية للتشغيل المستمر. تولد عجلات اللحام والموصلات الكهربائية حرارة كبيرة أثناء الإنتاج. تدور دوائر تبريد الماء ما بين 80 إلى 1300 لترًا في الساعة عبر الأقطاب الكهربائية والمحولات، مما يحافظ على درجات حرارة ثابتة ويمنع ارتفاع درجة الحرارة الذي قد يؤدي إلى انخفاض جودة اللحام.

العوامل الحاسمة التي تؤثر على الجودة والأداء

يؤثر اتساق عرض التداخل بشكل مباشر على قوة اللحام. يجب أن تتداخل حافتا الصفائح الفولاذية المدرفلة بمقدار 2.5 إلى 6 مم على طول الأسطوانة بالكامل. تؤدي الاختلافات في عرض التداخل إلى تكوين كتلة لحام غير متساوية: يؤدي التداخل المفرط إلى إنشاء لحامات باردة، بينما يؤدي التداخل غير الكافي إلى اندماج غير مكتمل ومسارات تسرب.

تحدد سماكة الفولاذ وخصائص المواد متطلبات معلمات اللحام. تتراوح سماكة فولاذ الأسطوانة الشائعة من 0.6 مم للبراميل الخفيفة إلى 1.5 مم للحاويات الصناعية الثقيلة. يجب أن تستوعب الماكينة هذا النطاق من خلال ضغط القطب الكهربائي القابل للتعديل، وتيار اللحام، وإعدادات السرعة. يتطلب الفولاذ المجلفن والمطلي مسبقًا معلمات معدلة لتجنب تلف الطلاء أثناء اللحام.

يضمن اتساق الضغط الكهربائي عبر طول خط التماس تكوين كتلة صلبة موحدة. تتسبب اختلافات الضغط في عيوب اللحام المتقطعة التي قد لا تكون مرئية من الخارج ولكنها تفشل في اختبار التسرب. تستخدم الآلات الحديثة أنظمة ضغط هوائية أو هيدروليكية مع مراقبة الحلقة المغلقة.

إن التحكم في شكل الموجة الحالي يميز اللحام عالي الجودة عن الإنتاج الهامشي. يوفر اللحام بالتردد المتوسط ​​التحكم الأكثر دقة، مما يسمح بتعديل منفصل لمعلمات المنحدر العلوي، ووقت اللحام، ومعلمات المنحدر السفلي. تعتبر هذه القدرة ذات قيمة خاصة عند لحام الفولاذ المطلي أو عالي القوة.

محاذاة تغذية المواد بين محطة الدرفلة ورأس اللحام تمنع أخطاء تتبع التماس. يمكن أن يؤدي عدم المحاذاة التي تصل إلى 0.5 مم إلى خروج عجلات اللحام من التداخل، مما ينتج عنه وصلة غير مكتملة تتطلب إعادة صياغة مكلفة أو رفض الأسطوانة.

المشاكل الشائعة ونقاط الضعف في الصناعة

يظهر اختراق اللحام غير المتناسق على شكل نقاط ضعف على طول خط التماس والتي قد تجتاز الفحص البصري ولكنها تفشل في الاختبار الهيدروستاتيكي. تشير سجلات الخدمة الميدانية إلى أن اختلاف سرعة اللحام - الذي يحدث غالبًا بسبب الأداء غير المتساوي لنظام التشغيل - يمثل حوالي 60% من شكاوى عدم اتساق الاختراق.

يحدث تلوث العجلة النحاسية عندما ينتقل الزنك من الفولاذ المجلفن أو بقايا زيوت المطاحن إلى سطح القطب. يؤدي التلوث إلى زيادة المقاومة الكهربائية في السطح البيني لقطعة عمل العجلة، مما يتسبب في حدوث تقوس وتنقر السطح. عادةً ما تكون هناك حاجة إلى تنظيف العجلة بشكل منتظم أو فترات تلبيس تبلغ 5000-10000 براميل.

يمثل عدم محاذاة الحافة بعد التدحرج مشكلة في جودة ما قبل اللحام. إذا لم تنتج عملية التقريب أسطوانة حقيقية ذات حواف محاذاة بشكل صحيح، فلن تتمكن آلة لحام التماس من تصحيح الشكل الهندسي. تقوم بعض الآلات الحديثة بدمج وظائف الدرفلة واللحام على منصة واحدة، مما يقلل من هذه المخاطر عن طريق القضاء على النقل بين المحطات.

يحدث الرش والطرد عندما يكون تيار اللحام مرتفعًا جدًا أو يكون ضغط القطب غير كافٍ. يؤدي المعدن المنصهر الذي يتم إخراجه من منطقة اللحام إلى حدوث عيوب سطحية ويقلل من قوة الوصلة. يستجيب المشغلون عادة عن طريق تقليل التيار أو زيادة الضغط، ولكن العثور على التوازن الأمثل يتطلب خبرة مع كل قطعة فولاذ.

يؤدي فشل نظام التبريد بسرعة إلى ارتفاع درجة حرارة القطب وتدهور جودة اللحام. يمكن أن تؤدي انقطاعات تدفق المياه لمدة 30 ثانية إلى رفع درجات حرارة القطب فوق النقطة التي تتشكل فيها شذرات اللحام الثابتة. خطوط الإنتاج التي لا تحتوي على أجهزة مراقبة التدفق تخاطر بإنتاج دفعات كاملة من البراميل الهامشية قبل اكتشاف المشكلة.

سلسلة التوريد ومعايير اختيار الموردين

يتضمن سوق آلات لحام التماس ثلاثة مستويات من الموردين. تمثل الشركات المصنعة للمعدات العالمية ذات التركيبات الموثقة لدى كبار منتجي الطبول (Greif، Mauser، Schutz) أعلى مستوى من الموثوقية. تقدم الشركات المصنعة الإقليمية في الصين والهند وتركيا بدائل منخفضة التكلفة مناسبة للإنتاج الصغير والمتوسط. يقوم عمال البناء المتخصصون بإعادة تصنيع الآلات الموجودة بعناصر تحكم محدثة.

يجب أن تتضمن معايير تقييم الموردين ما يلي:

التحقق من سرعة الإنتاج من خلال مراجع العملاء بمعدلات الإنتاج المطالب بها. يجب على المورد الذي يطالب بـ 12 برميلًا في الدقيقة تقديم أمثلة التثبيت لتحقيق هذا المعدل المستدام عبر نوبات عمل متعددة.

وثائق جودة اللحام بما في ذلك الصور المجهرية المقطعية للدرزات الملحومة ونتائج اختبار التسرب وبيانات اختبار السحب. يمكن للموردين المعتمدين من ISO توفير هذه السجلات لكل آلة يتم تسليمها.

توافر قطع الغيار مع فترات زمنية موثقة لعجلات اللحام (مدة الخدمة النموذجية 50,000-100,000 براميل)، والمحامل، والأختام، والمكونات الكهربائية. يعمل الموردون الذين لديهم ترتيبات تخزين محلية على تقليل مخاطر التوقف عن العمل.

يجب أن يشمل نطاق التثبيت والتدريب التشغيل في الموقع، وتدريب المشغلين على تعديل المعلمات لدرجات الفولاذ المختلفة، وإجراءات الصيانة الوقائية الموثقة.

سيناريوهات التطبيق وأمثلة حالة الصناعة

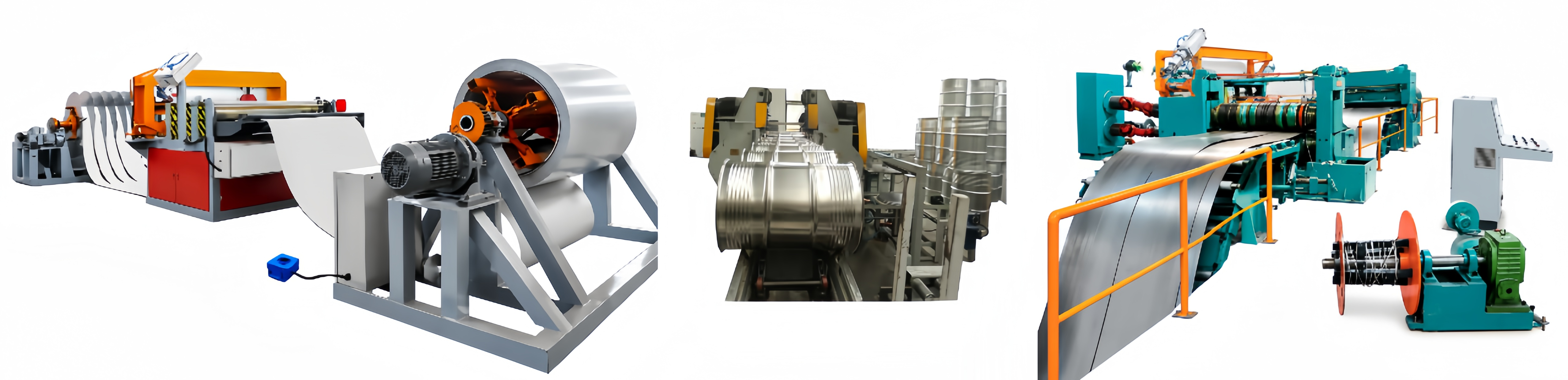

يمثل إنتاج البراميل الكيميائية الجزء الأكبر من التطبيقات. ماكينة لحام التماس أوتوماتيكية بالكامل مدمجة مع محطات فك اللف، والتسوية، والقطع، والدرفلة، والتشفية تنتج أجسام الأسطوانة النهائية بمعدل 8-10 وحدات في الدقيقة. يفي التماس الملحوم بمتطلبات شهادة الأمم المتحدة لنقل المواد الخطرة.

تتطلب براميل الفولاذ المقاوم للصدأ المخصصة للطعام آلات لحام التماس مع عجلات لحام متوافقة مع الفولاذ المقاوم للصدأ ومواد تشحيم صالحة للطعام. يجب أن تنتج معلمات اللحام طبقات ناعمة بدون شقوق يمكن أن تؤوي البكتيريا. آلات اللحام ذات التردد المتوسط ​​مفضلة لهذا التطبيق بسبب التحكم الدقيق في الحرارة.

تؤدي عمليات التجديد إلى خلق طلب ثانوي على معدات لحام التماس. يتم سحق البراميل المعادة وإعادة تدويرها وتمريرها عبر آلات لحام التماس لإصلاح الطبقات التالفة قبل إعادة الطلاء. يتطلب هذا التطبيق آلات قادرة على التعامل مع البراميل بدرجات متفاوتة من التشوه المسبق.

الاتجاهات الحالية واتجاهات التنمية المستقبلية

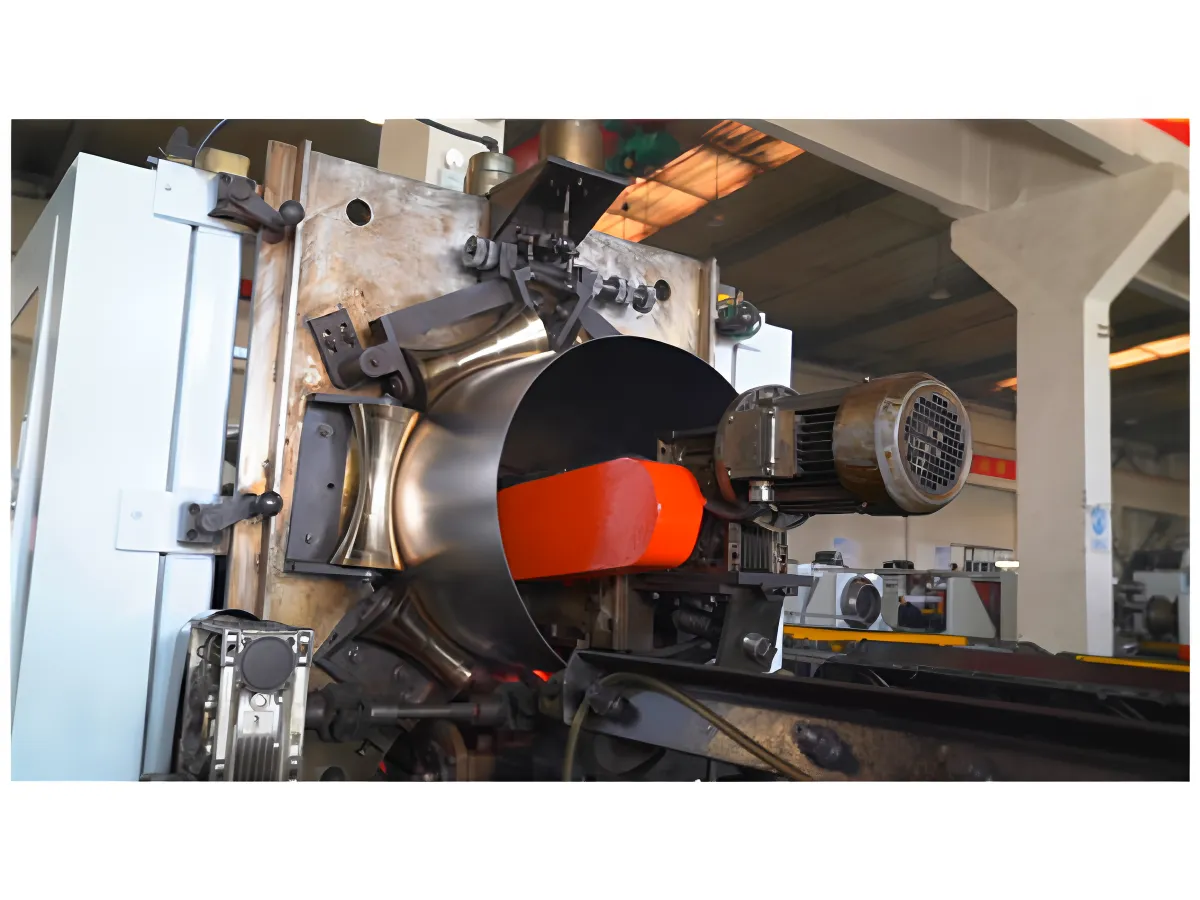

يلغي الدرفلة واللحام المتكامل خطوة النقل بين عمليات التقريب واللحام. تقوم الآلات المتوفرة الآن بإكمال كلتا العمليتين على نفس المنصة، حيث تقوم تلقائيًا بتغذية الصفائح المقطوعة من خلال بكرات درفلة تشكل الأسطوانة وتسليمها مباشرة إلى رأس اللحام مع محاذاة الحافة المناسبة.

يستمر اعتماد التردد المتوسط ​​في التوسع. ينتج اللحام MF طبقات ذات خطوط أفقية معززة بمسافة أقل من 1 مم، مما يحسن القوة مقارنة باللحام التقليدي بالتيار المتردد. تعمل هذه التقنية أيضًا على تقليل استهلاك الطاقة وإطالة عمر القطب الكهربائي.

المراقبة الرقمية والصيانة التنبؤية تدخل سوق لحام التماس. توفر مستشعرات الاهتزاز الموجودة على محامل عجلات اللحام، ومراقبة التيار والجهد في كل نبضة لحام، وأنظمة الرؤية لفحص التماس بيانات الجودة في الوقت الفعلي. تفيد إحدى الشركات المصنعة للمعدات أن النماذج التنبؤية يمكنها التنبؤ باحتياجات استبدال عجلة اللحام ضمن دقة تبلغ ±500 أسطوانة.

تعمل قدرة الفولاذ الرقيقة المدفوعة بضغوط تكلفة المواد على دفع الماكينات إلى التعامل مع الفولاذ بسمك 0.4-0.6 مم للبراميل ذات الخدمة الخفيفة. وهذا يتطلب إعادة تصميم عجلات اللحام بأقطار أكبر لتوزيع الحرارة والضغط دون تمزيق المواد الرقيقة.

آلة لحام درزات الأسطوانة الفولاذية، على الرغم من نضجها في مبدأ اللحام بالمقاومة الأساسي، إلا أنها تستمر في التطور من خلال تكنولوجيا إمداد الطاقة المحسنة، وتكامل الأتمتة، وقدرات الصيانة التنبؤية. بالنسبة لمديري الإنتاج، يظل الاختيار بين اللحام بالتيار المتردد والجهد المتوسط ​​- وبين محطات اللحام المتدحرج المتكاملة والمنفصلة - هو القرار الفني الرئيسي الذي يؤثر على كفاءة الإنتاج واتساق جودة اللحام.
