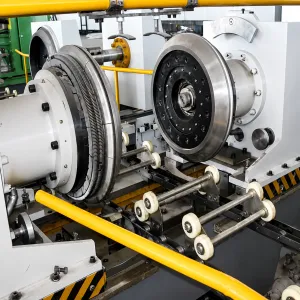

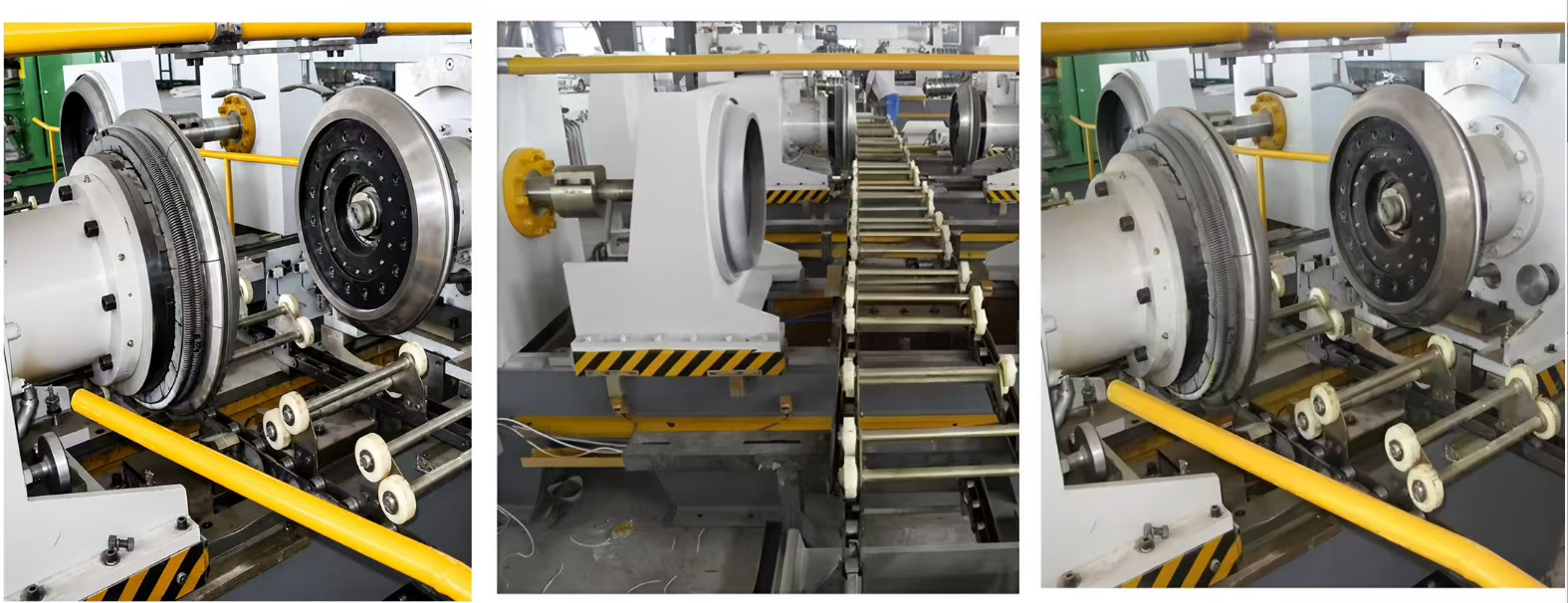

آلة لف حافة الأسطوانة الفولاذية: تقنية التجعيد المسبق وتكامل خط الإنتاج

خلفية الصناعة وطلب السوق

داخل خط إنتاج البراميل الفولاذية، فإن آلة لف الحواف - والتي يطلق عليها بشكل أكثر دقة آلة التجعيد المسبق أو آلة تجعيد الحواف - تؤدي وظيفة محددة تؤثر بشكل خطير على سلامة الحاوية النهائية. يعمل هذا الجهاز على رؤوس الأسطوانة (الأغطية العلوية والسفلية) بدلاً من جسم الأسطوانة، مما يشكل شفة منحنية على محيط الرأس والتي سوف تتشابك لاحقًا مع جسم الأسطوانة أثناء عملية التثبيت النهائية.

غالبًا ما يُساء فهم التمييز الفني بين "تجعيد الحواف" و"الإغلاق" في الأدبيات الصناعية. يشير تجعيد الحواف (أو التجعيد المسبق) إلى عملية التشكيل الأولية على رأس الأسطوانة، في حين أن عملية الربط هي العملية النهائية التي تربط الرأس والجسم. تطورت خطوة ما قبل التجعيد من أساليب التصنيع السابقة التي حاولت تشكيل التماس النهائي مباشرة - وهي ممارسة أنتجت أختام غير موثوقة ومعدلات رفض عالية.

الطلب في السوق على مسارات معدات تجعيد الحواف مع إنتاج براميل فولاذية عالمية، يقدر بنحو 400-500 مليون وحدة سنويًا. قامت الشركات المصنعة الكبرى للبراميل، بما في ذلك Greif (الولايات المتحدة الأمريكية)، وMauser (ألمانيا)، وJFE (اليابان)، بتوحيد تقنية ما قبل التجعيد كخطوة إنتاج أساسية. يمثل التحول من حواف الرأس المسطحة إلى المنحنية (المجعدة مسبقًا) أحد أهم تحسينات الجودة في تصنيع براميل الفولاذ على مدار العقود الثلاثة الماضية.

المفهوم الأساسي: مبدأ ما قبل الشباك

تشكل آلة لف الحواف شفة منحنية بدقة على محيط رأس الطبلة قبل أن يلتقي الرأس بجسم الطبلة. يتوافق هذا المنحنى المُشكل مسبقًا مع نصف هيكل التماس المزدوج النهائي. أثناء عملية الربط اللاحقة، تتشابك حافة الرأس الملتفة مسبقًا مع الضفيرة المشكلة مسبقًا على جسم الأسطوانة، مما يؤدي إلى إنشاء مفصل مغلق ميكانيكيًا يتم ضغطه بعد ذلك في ملف التماس النهائي.

يوجد نوعان متميزان من التماس في الصناعة. تستخدم الطبقات المسطحة (أو "العادية") - والتي تعتبر الآن قديمة بالنسبة للمواد الخطرة - وصلة مطوية بسيطة تنتج 4-5 طبقات من المواد. تستخدم الطبقات المنحنية (أو "المستديرة") - المعيار الحالي للبراميل المعتمدة من الأمم المتحدة - مكونات مجعدة مسبقًا تتشابك قبل الضغط، مما يؤدي إلى إنشاء 7 طبقات من المواد فيما يُعرف باسم "الدرزة الثلاثية" أو "ثلاث طبقات وسبع طبقات".

تتضمن عملية التجعيد المسبق ثلاث عمليات تشكيل متتابعة باستخدام بكرات ذات شكل تدريجي: تقوم أسطوانة التجعيد المسبق بإنشاء المنحنى الأولي، وتشكل أسطوانة التجعيد المظهر الجانبي الدائري الكامل، وتضغط الأسطوانة المشدودة التجعيد إلى الأبعاد النهائية. الخطوة الحاسمة بين العمليتين الأولى والثانية هي تطبيق مانع التسرب. مركب الختم - عادة ما يكون عبارة عن تركيبة من اللاتكس أو مطاط البوتيل - يملأ الفجوات بين الطبقات الملتفة، مما يوفر إحكام التسرب الذي يميز البراميل الحديثة عن التصميمات السابقة.

هيكل المنتج والمواد وعمليات التصنيع

تختلف بنية الماكينة حسب سرعة الإنتاج ومستوى الأتمتة. يتم تحميل بكرات الحافة منخفضة السرعة (1-2 رأس أسطوانة في الدقيقة) يدويًا وتستخدم الفهرسة الميكانيكية. تستخدم الآلات متوسطة السرعة (5-6 رؤوس/دقيقة) تحميلًا نصف أوتوماتيكيًا مع تحديد موضع هوائي. تدمج بكرات الحافة عالية السرعة (7-10 رؤوس/دقيقة) التحميل/التفريغ الأوتوماتيكي بالكامل مع وضع الأسطوانة الذي يتم التحكم فيه بواسطة المؤازرة.

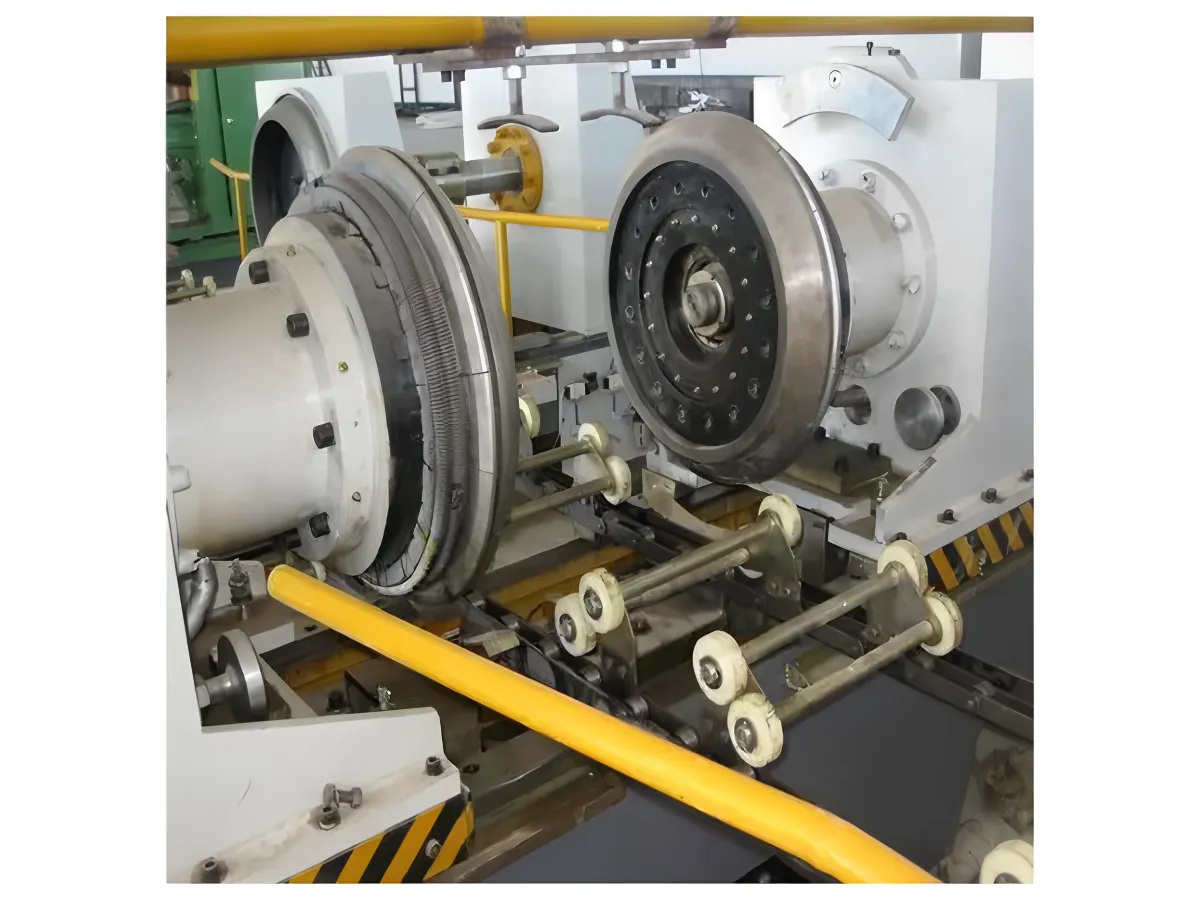

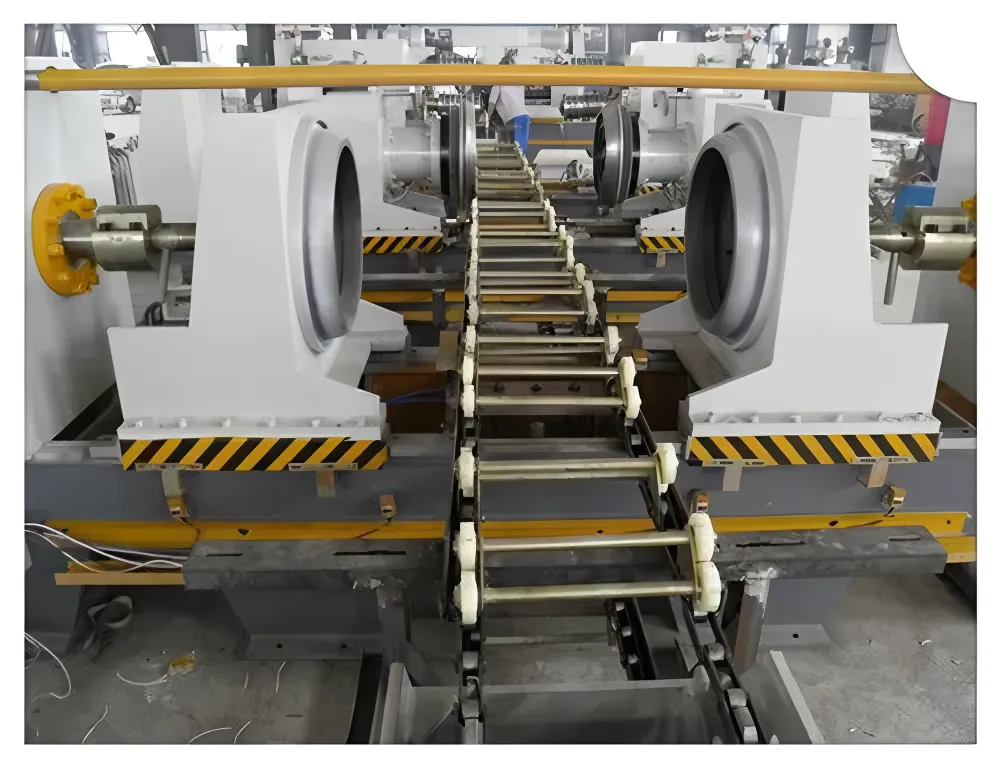

يستخدم بناء الإطار أقسامًا من الألواح الفولاذية الملحومة، ويتم تخفيف الضغط من خلال المعالجة الحرارية للتخلص من الضغوط الداخلية التي قد تؤثر على محاذاة الأسطوانة. إن رأس التشكيل الذي يحمل غطاء الأسطوانة أثناء عملية التجعيد يشتمل عادةً على محامل دقيقة وطاولة دوارة تقوم بتدوير الغطاء بينما تقوم الأسطوانات الثابتة بعملية التجعيد.

تحدد أدوات الأسطوانة جودة ما قبل التجعيد وعمر الأداة. مطلوب ثلاثة ملفات تعريف مميزة للأسطوانة: أسطوانة التجعيد المسبق ذات منحنى سطحي، وأسطوانة التجعيد ذات نصف قطر تشكيل أعمق، والأسطوانة المشدودة ذات المظهر الجانبي المطابق للشكل المجعد النهائي. يتم تصنيع الأسطوانات من فولاذ الأدوات (D2 أو ما يعادله) المعالج بالحرارة إلى 58-62 HRC، مع طلاء الكروم الصلب لمقاومة التآكل عند معالجة الفولاذ المطلي مسبقًا.

تعمل أنظمة التشغيل الموجودة على بكرات الحافة الحديثة على دمج محركات مؤازرة لتحقيق الدقة الموضعية ووحدات التحكم المنطقية القابلة للبرمجة لتسلسل الدورات. يجب أن يحافظ التزامن بين حركة الأسطوانة ودوران الغطاء على توقيت دقيق لإنتاج تجعيد موحد حول المحيط بأكمله. توفر الأنظمة الهيدروليكية القوى العالية المطلوبة لتشكيل الضفائر، مع ضغوط تشغيل نموذجية تبلغ 140-210 بار.

تعد أنظمة تطبيق مانع التسرب جزءًا لا يتجزأ من آلة درفلة الحواف في خطوط الإنتاج الحديثة. يتم وضع المادة المانعة للتسرب على الحافة الملتفة بعد عملية التجعيد المسبق ولكن قبل عملية التجعيد النهائية. تقوم أنظمة المضخة بقياس حجم المادة المانعة للتسرب (عادةً 3-5 جرام لكل غطاء) ويضمن وضع الفوهة وضع الخرزة بشكل متسق.

العوامل الحاسمة التي تؤثر على الجودة والأداء

تهيمن حالة أسطوانة ما قبل التجعيد على المخاوف المتعلقة بجودة الحافة. تتآكل مقاطع الأسطوانة تدريجيًا، مما يؤدي إلى فقدان نصف القطر الدقيق المطلوب لتشكيل تجعيد متناسق. يظهر التآكل أولاً عند نقاط الاتصال ذات الضغط العالي ويتجلى في شكل تجعيد غير متناسق أو تسطيح موضعي. تعتمد فترات الاستبدال على حجم الإنتاج ونوع الطلاء الفولاذي، حيث يعمل الفولاذ المطلي بالزنك على تسريع تآكل الأسطوانة مقارنة بالفولاذ غير المطلي.

يؤثر اتساق مقياس الفولاذ على خصائص تكوين الضفيرة. تتراوح سماكة رأس الأسطوانة الشائعة من 0.8 مم إلى 1.5 مم. تتطلب المواد السميكة ضغطًا أسطوانيًا أعلى وقد تظهر زنبركًا خلفيًا بعد التشكيل، بينما تكون المواد الرقيقة أكثر عرضة للتجاعيد أو التمزق. يجب أن تستوعب أسطوانة الحافة هذا النطاق من خلال إعدادات الضغط وفجوة الأسطوانة القابلة للتعديل.

يحدد تجانس تطبيق مانع التسرب مدى إحكام تسرب التماس النهائي. يؤدي عدم كفاية المادة المانعة للتسرب إلى ترك فجوات في الطبقات المتشابكة؛ ينبثق مانع التسرب الزائد من خط التماس أثناء عملية التثبيت النهائية، مما يؤدي إلى عيوب تجميلية ومخاطر تلوث محتملة. تتطلب مضخات منع التسرب إجراء فحوصات معايرة كل 2000 إلى 5000 دورة للحفاظ على الاتساق.

تغطية التسطيح قبل الشباك يؤثر على تركيز الضفيرة. الأغطية غير المسطحة تمامًا - بسبب الضغط المتبقي من عملية الختم - تنتج تجعيدات غريبة الأطوار لن تتم محاذاتها بشكل صحيح مع تجعيد جسم الأسطوانة أثناء عملية التثبيت. أصبحت محطات فحص ما قبل التجعيد المزودة بأجهزة استشعار التسطيح قياسية بشكل متزايد في الخطوط عالية السرعة.

يمنع تشحيم الأسطوانة التهيج ويطيل عمر الأداة. تولد عملية التشكيل احتكاكًا كبيرًا، خاصة مع المواد المجلفنة أو المطلية مسبقًا. يؤدي استخدام مواد التشحيم بشكل صحيح (عادةً زيت تشكيل قابل للذوبان في الماء) إلى تقليل تآكل الأسطوانة بنسبة 50-70% ولكن يجب أن يكون متوافقًا مع عمليات التنظيف والطلاء اللاحقة.

المشاكل الشائعة ونقاط الضعف في الصناعة

تمثل الأسطوانات المكسورة أو المتشققة حالة الفشل الأكثر خطورة. ينتج كسر الأسطوانة عادة عن المعالجة الحرارية غير المناسبة (الصلابة المفرطة تجعل الأسطوانة هشة)، أو عيوب المواد في فولاذ الأداة، أو التداخل مع أبعاد الغطاء غير المطابقة للمواصفات. تشير سجلات الإنتاج إلى أن استبدال الأسطوانات يمثل حوالي 30% من وقت التوقف غير المجدول في محطات الدرفلة الطرفية.

يتم تصنيف شكل وأبعاد الضفيرة غير المتناسقة على أنها شكوى الجودة الأكثر شيوعًا. عندما لا يتطابق ملف الضفيرة مع المواصفات، فلن يتم تشكيل التماس النهائي بشكل صحيح. تشمل الأسباب تآكل مقاطع الأسطوانة، والضبط غير الصحيح للأسطوانة، والأغطية ذات الأبعاد الخارجة عن التفاوتات المقبولة. إن أخذ عينات المقطع العرضي المنتظم (قطع وقياس العينات الملتفة) هو الأسلوب القياسي لمراقبة الجودة.

تحدث عيوب الكي أو "اللسان" عندما تشكل الحافة الملتفة نتوءًا غير منتظم بدلاً من منحنى سلس. ترجع هذه المشكلة عادةً إلى إعدادات خلوص الأسطوانة التي تكون ضيقة جدًا أو مغطاة بالتشوه بسبب المعالجة السابقة. عادةً ما يؤدي ضبط فجوة الأسطوانة وفحص جودة الغطاء الوارد إلى حل المشكلة.

تشمل حالات الفشل المتعلقة بمانع التسرب التغطية غير الكافية (طبقات التسرب)، والبثق الزائد (العيوب التجميلية)، وعدم توافق مانع التسرب مع طلاء الفولاذ. يجب أن تتطابق تركيبات المواد المانعة للتسرب مع كل من نوع الفولاذ ومحتويات الأسطوانة المقصودة - المواد المانعة للتسرب للأغراض العامة ليست مناسبة للمواد الكيميائية العدوانية أو تطبيقات ملامسة الأغذية.

يحدث تشقق ما قبل التجعيد عند نقطة انتهاء التجعيد حيث ينتهي التجعيد عند محيط الغطاء. هذا الموقع أضعف بطبيعته من التجعيد المستمر ويتطلب توقيتًا دقيقًا لرفع الأسطوانة. ينتج عن السحب المفاجئ للأسطوانة رافع ضغط يمكن أن ينتشر إلى صدع أثناء الإغلاق النهائي.

سلسلة التوريد ومعايير اختيار الموردين

يشمل سوق آلات درفلة الحواف موردين عالميين يخدمون كبار مصنعي الطبول والموردين الإقليميين الذين ينتجون معدات منخفضة التكلفة للعمليات الصغيرة. يجب أن تتضمن معايير تقييم الموردين ما يلي:

توفر وثائق المواد الدوارة والمعالجة الحرارية إمكانية تتبع درجة فولاذ الأداة (D2، أو M2، أو ما يعادلها)، ونتائج اختبار الصلابة، وسجلات المعالجة الحرارية. يؤدي الموردون الذين لا يستطيعون تقديم هذه الوثائق إلى تعقيد عملية تحديد مصادر استبدال الأسطوانات.

توافق نظام مانع التسرب مع كيمياء مانع التسرب المحددة المستخدمة في عملية المشتري. تتطلب المواد المانعة للتسرب المختلفة تصميمات مختلفة للمضخات - تحتاج التركيبات عالية اللزوجة إلى مضخات إزاحة موجبة، بينما قد تستخدم الأنواع منخفضة اللزوجة مضخات الحجاب الحاجز.

القدرة على التغيير لأقطار الأسطوانة المتعددة. تتطلب المنشآت التي تنتج براميل سعة 55 جالونًا (208 لترًا) و30 جالونًا (114 لترًا) بكرات حافة يمكنها استيعاب أحجام الغطاء المختلفة بأقل وقت لتغيير الأدوات.

يجب أن يشمل نطاق التثبيت والتدريب التشغيل في الموقع مع عمليات إنتاج العينات، وتدريب المشغلين على ضبط الأسطوانة ومعايرة مانع التسرب، وإجراءات الصيانة الوقائية الموثقة.

سيناريوهات التطبيق وأمثلة حالة الصناعة

يمثل إنتاج البراميل المعتمدة من الأمم المتحدة للمواد الخطرة التطبيق الأكثر تطلبًا. يجب أن تنتج أسطوانة الحافة تجعيدات متسقة تشكل طبقات تم اختبارها من قبل الأمم المتحدة وقادرة على اجتياز اختبارات السقوط من ارتفاع 1.2 متر وأحمال تكديس تصل إلى 2500 كجم. يعد البناء ثلاثي التماس (7 طبقات) مع تجعيد مسبق أمرًا إلزاميًا للحصول على شهادة الأمم المتحدة.

يتطلب تصنيع البراميل المخصصة للطعام بكرات حافة تحتوي على مكونات من الفولاذ المقاوم للصدأ ومواد تشحيم مناسبة للطعام. يجب أن تنتج عملية ما قبل التجعيد أسطحًا ناعمة بدون شقوق يمكن أن تؤوي البكتيريا. تستخدم تركيبات المواد المانعة للتسرب لتطبيقات ملامسة الأغذية مواد متوافقة مع إدارة الغذاء والدواء.

تؤدي عمليات التجديد إلى إنشاء طلب ثانوي على معدات درفلة الحواف. تتم إزالة رؤوس البراميل المعادة، ويتم إعادة تجعيد الرؤوس (غالبًا باستخدام مادة مانعة للتسرب جديدة)، ويتم توفير أجسام جديدة. يتطلب هذا التطبيق بكرات حافة قادرة على التعامل مع الأغطية المستخدمة بدرجات متفاوتة من التشوه المسبق.

الاتجاهات الحالية واتجاهات التنمية المستقبلية

يستمر الفولاذ ذو المقياس الرقيق في إحداث تغييرات في تصميم أسطوانة الحافة. تتطلب المقاييس المستهدفة البالغة 0.6 مم للبراميل القياسية بكرات مُعاد تصميمها بأنصاف أقطار أكبر لتوزيع ضغوط التشكيل ومنع التشقق أثناء التجعيد.

تعمل عملية التجعيد المسبق والإغلاق المتكامل على منصة ماكينة واحدة على تقليل متطلبات مساحة الأرضية والتخلص من التعامل بين المراحل. يقدم بعض الموردين الآن آلات مجمعة تؤدي كلتا العمليتين.

تدخل المراقبة الرقمية والصيانة التنبؤية إلى سوق بكرات الحافة. توفر مستشعرات الاهتزاز الموجودة على المحامل الأسطوانية، وأجهزة استشعار الضغط على أسطوانات التشكيل، وأنظمة الرؤية لفحص التجعيد بيانات الجودة في الوقت الفعلي. يمكن للنماذج التنبؤية التنبؤ باحتياجات استبدال الأسطوانة بناءً على حجم الإنتاج واتجاهات الضغط.

تعمل المعالجة الآلية للأجزاء على تقليل تكاليف العمالة وتزيل التباين البشري في تحميل الغطاء وتحديد موضعه. تتكامل الآن بكرات الحافة عالية السرعة (9-10 رؤوس/دقيقة) مع أذرع آلية للتغذية التلقائية من محطات تكديس الغطاء.

إن آلة درفلة حافة الأسطوانة الفولاذية، على الرغم من أنها أقل مناقشة من معدات اللحام أو التشفيه، إلا أنها تؤدي وظيفة تؤثر بشكل مباشر على سلامة التماس النهائي. بالنسبة لمديري الإنتاج، فإن الاهتمام بحالة الأسطوانة واتساق المادة المانعة للتسرب وهندسة ما قبل التجعيد يحدد ما إذا كانت البراميل النهائية تجتاز اختبار التسرب أو تتطلب إعادة صياغة مكلفة. لقد أدى التحول إلى بناء التماس الثلاثي باستخدام تقنية ما قبل التجعيد إلى جعل جودة درفلة الحواف معلمة غير قابلة للتفاوض في إنتاج الأسطوانات المعتمد من الأمم المتحدة.
